เครื่องบดทรงกระบอก CNC Universal

A เครื่องเจียรทรงกระบอก CNC อเนกประสงค์ เป็นเครื่องบดที่สร้างขึ้นเพื่อทำการเจียรภายนอก (OD), การเจียรภายใน (ID) และมักจะเจียรแบบเรียวและเจียรหน้าบนแท่นเครื่องจักรเดี่ยว โดยไม่ต้องย้ายชิ้นส่วนไปยังการตั้งค่าอื่น การกำหนด "สากล" มาจากหัวล้อและหัวงานแบบหมุนได้ ซึ่งทำให้เครื่องจักรหนึ่งเครื่องครอบคลุมรูปทรงต่างๆ ที่อาจต้องใช้เครื่องเจียรเฉพาะสองหรือสามเครื่องแยกกัน บทความนี้จะอธิบายสิ่งที่ทำให้เครื่องบดเป็นสากล วิธีสลับระหว่างงาน OD และ ID ตำแหน่งที่ให้ความคุ้มค่าสูงสุด และวิธีการเลือกรุ่นที่เหมาะสมสำหรับร้านค้าของคุณ

อะไรทำให้เครื่องเจียร CNC ทรงกระบอกเป็นสากล

ไม่ใช่เครื่องบดทรงกระบอกทุกเครื่องที่เป็นสากล เครื่องเจียร OD มาตรฐานถูกสร้างขึ้นโดยมีหัวล้อคงที่สำหรับการเจียรภายนอกโดยเฉพาะ ในขณะที่รุ่นอเนกประสงค์จะเพิ่มความยืดหยุ่นเชิงกลในการจัดการงานเจียรหลายงานบนเฟรมเดียวกัน ตามภาพรวมทางเทคนิคของการเจียรทรงกระบอกของ UNITED GRINDING เครื่องเจียรทรงกระบอกอเนกประสงค์มีความอเนกประสงค์มากกว่าเครื่องเจียรทรงกระบอกแบบดั้งเดิม เนื่องจากมีหัวล้อแบบปรับได้หลายอัน ซึ่งให้ความยืดหยุ่นเพิ่มขึ้นมากกว่าการออกแบบหัวล้อแบบตายตัว

ในทางปฏิบัติ คุณลักษณะที่แยกเครื่องอเนกประสงค์ออกจากเครื่องมาตรฐานมีดังต่อไปนี้

• หัวล้อหมุนได้. หัวล้อหมุนผ่านช่วงมุมที่ตั้งโปรแกรมได้ ช่วยให้สามารถเจียรแนวดิ่ง เจียรเทเปอร์ และการเจียรหน้าเชิงมุมโดยไม่ต้องใช้เครื่องมือใหม่
• ตำแหน่งแกนหมุนหลายตำแหน่ง หัวล้ออเนกประสงค์หลายรุ่นมีล้อ OD สองล้อขึ้นไปพร้อมแกนหมุน ID แยกกัน ดังนั้นตัวควบคุมจึงสามารถจัดทำดัชนีระหว่างล้อเหล่านั้นได้โดยอัตโนมัติในระหว่างรอบเดียว
• หมุนหัวงาน หัวจับสามารถหมุนได้เพื่อรองรับงานเทเปอร์แบบตื้น ซึ่งขยายขอบเขตของรูปทรงของชิ้นส่วนที่เครื่องจักรสามารถทำได้
• สิ่งที่แนบมาบดภายใน แกนหมุน ID แบบยืดหดได้หรือยึดกับแกน B ช่วยให้การเจียรรูเป็นแบบเดียวกับการเจียร OD
• แกนพิกัด CNC ตัวควบคุมจะจัดลำดับการหมุนของหัวล้อ การเลือกสปินเดิล และการเคลื่อนที่ของโต๊ะโดยอัตโนมัติ แทนที่สิ่งที่เคยเป็นการกำหนดค่าใหม่ด้วยตนเองระหว่างการทำงาน

การรวมกันนี้เป็นสิ่งที่ช่วยให้เป็นหนึ่งเดียว เครื่องเจียรทรงกระบอก CNC อเนกประสงค์ เพื่อแทนที่สิ่งที่อาจเป็นเซลล์ขนาดเล็กของเครื่องเจียร OD, ID และเทเปอร์โดยเฉพาะ ซึ่งมีประโยชน์อย่างยิ่งสำหรับร้านค้าที่ผลิตเพลาที่ซับซ้อน ตัววาล์ว หรือชิ้นส่วนสปินเดิลในปริมาณปานกลาง

เครื่องเจียรอเนกประสงค์สลับระหว่างการเจียร OD และ ID อย่างไร

กลไกในการสลับระหว่างการเจียรภายนอกและภายในขึ้นอยู่กับการออกแบบหัวล้อ แต่เครื่องเจียรอเนกประสงค์ CNC ที่ทันสมัยส่วนใหญ่ใช้วิธีใดวิธีหนึ่งด้านล่าง

ตามคำอธิบายของ UNITED GRINDING เกี่ยวกับกระบวนการ ID/OD แบบรวม การเจียรภายในและภายนอกสามารถทำได้ในการตั้งค่าเดียวกัน ตราบใดที่เครื่องจักรได้รับการติดตั้งอย่างเหมาะสม โดยมีการกำหนดค่าบางอย่างที่รองรับล้อได้สูงสุดสี่ล้อในการผสมผสาน OD และ ID สปินเดิลต่างๆ สำหรับชิ้นส่วนที่ซับซ้อน ประโยชน์ของแนวทางนี้ตรงประเด็น: การขจัดความจำเป็นในการเคลื่อนย้ายชิ้นส่วนระหว่างเครื่องจักรจะช่วยลดการควบคุม ซึ่งจะช่วยปรับปรุงความกลมและศูนย์กลางระหว่างรูและเส้นผ่านศูนย์กลางภายนอก เนื่องจากคุณลักษณะทั้งสองอ้างอิงมาจากการตั้งค่าการจับจับหรือการตั้งศูนย์กลางเดียวกัน

ประโยชน์หลักของ CNC Universal Grinding คืออะไร

กรณีของเครื่องจักรอเนกประสงค์นั้นขึ้นอยู่กับความยืดหยุ่น ความแม่นยำ และประสิทธิภาพของพื้นที่มากกว่าความเร็วรอบโดยรวมในการทำงานครั้งเดียว ข้อดีหลักมีดังต่อไปนี้

1. การตั้งค่าน้อยลงต่อชิ้นส่วน การเจียร OD, ID และหน้าบ่าในการจับจับครั้งเดียวช่วยขจัดข้อผิดพลาดในการจัดตำแหน่งที่เกิดจากการยึดชิ้นส่วนใหม่บนเครื่องจักรเครื่องที่สอง
2. มีศูนย์กลางที่ดีขึ้น เนื่องจากรูเจาะและเส้นผ่านศูนย์กลางภายนอกเป็นกราวด์สัมพันธ์กับการอ้างอิงเดียวกัน การเบี่ยงเบนหนีศูนย์ระหว่างคุณสมบัติต่างๆ จึงควบคุมได้ง่ายกว่า
3. ความต้องการพื้นที่ชั้นล่าง เครื่องจักรอเนกประสงค์เครื่องหนึ่งสามารถดูดซับงานที่อาจต้องใช้เครื่องเจียร OD และ ID แยกกัน ซึ่งมีความสำคัญในร้านค้าที่มีพื้นที่จำกัด
4. ความยืดหยุ่นสำหรับการผลิตแบบผสม ร้านขายงานที่ผลิตชิ้นส่วนที่หลากหลายในชุดขนาดเล็กถึงขนาดกลางจะได้รับประโยชน์จากเครื่องจักรที่สามารถตั้งโปรแกรมใหม่สำหรับรูปทรงใหม่โดยไม่ต้องเปลี่ยนฮาร์ดแวร์
5. ลดงานระหว่างทำ ชิ้นส่วนต่างๆ จะไม่ถูกจัดคิวระหว่างสถานีเจียรสองแห่งที่แยกจากกัน ส่งผลให้ระยะเวลารอคอยโดยรวมสั้นลง

ข้อดีคือเครื่องจักรอเนกประสงค์โดยทั่วไปมีความซับซ้อนมากกว่าและมีการลงทุนเริ่มแรกสูงกว่าเครื่องบด OD หรือ ID วัตถุประสงค์เดียว สำหรับการผลิตรูปทรงเดียวในปริมาณมาก เครื่องจักรเฉพาะมักจะเป็นตัวเลือกที่มีประสิทธิภาพมากกว่าเมื่อพิจารณาแยกชิ้นส่วน

เมื่อใดที่คุณควรใช้เครื่องเจียร CNC Universal Cylindrical

เครื่องจักรอเนกประสงค์จะเข้ามามีบทบาทในโรงงานภายใต้เงื่อนไขการผลิตที่เฉพาะเจาะจง แทนที่จะเป็นตัวเลือกเริ่มต้นสำหรับงานเจียรทุกประเภท ตารางด้านล่างจะสรุปว่าเมื่อใดที่เหมาะกว่าเมื่อเปรียบเทียบกับเครื่องเจียรอเนกประสงค์โดยเฉพาะ

ชิ้นส่วนทั่วไปที่เหมาะกับการเจียรอเนกประสงค์ ได้แก่ แกนวาล์ว เพลาปั๊มที่มีรูภายใน ตัวเรือนสปินเดิล ส่วนประกอบกระบอกไฮดรอลิก และช่องเกียร์ที่รวมเส้นผ่านศูนย์กลางภายนอกเข้ากับรูที่แม่นยำ อุตสาหกรรมที่รายงานการใช้งานหนักของการบด ID/OD รวมกัน ได้แก่ ส่วนประกอบพวงมาลัยรถยนต์และเทอร์โบชาร์จเจอร์ วาล์วควบคุมไฮดรอลิกสำหรับการบินและอวกาศ และการใช้งานในการผลิตเครื่องจักร เช่น สปินเดิลและตัวปั๊ม ตามรายการการใช้งานในอุตสาหกรรมของ UNITED GRINDING

วิธีการเลือกเครื่องเจียร CNC Universal Cylindrical ที่เหมาะสม

การเลือกเครื่องเจียรอเนกประสงค์ควรขับเคลื่อนโดยส่วนผสมของชิ้นส่วนที่คุณคาดว่าจะใช้งานได้ตลอดอายุการใช้งานของเครื่อง ไม่ใช่แค่ชิ้นส่วนที่อยู่ตรงหน้าคุณในปัจจุบัน พิจารณาปัจจัยต่อไปนี้

• สวิงและระยะกึ่งกลาง ตรวจสอบเส้นผ่านศูนย์กลางของชิ้นงานและความยาวสูงสุดที่เครื่องจักรสามารถรองรับได้ โดยมีระยะขอบสำหรับการเติบโตของชิ้นส่วนในอนาคต
• การกำหนดค่าหัวล้อ ตัดสินใจว่าคุณต้องการตำแหน่งล้อพร้อมกันกี่ตำแหน่ง โครงแบบสองล้อ OD-บวก-ID-สปินเดิลเหมาะกับชิ้นส่วนที่ซับซ้อนมากกว่าหัวหมุนเดี่ยว
• ช่วงการหมุนและความละเอียดของแกน B ช่วงการหมุนที่กว้างขึ้นและความละเอียดในการจัดทำดัชนีที่ละเอียดยิ่งขึ้น รองรับงานเทเปอร์และเชิงมุมได้หลากหลายยิ่งขึ้น
• ความเร็วแกนหมุนภายใน การเจียรรูบนเส้นผ่านศูนย์กลางขนาดเล็กมักต้องใช้สปินเดิล ID ความถี่สูง ตรวจสอบช่วงความเร็วที่มีอยู่กับรูที่เล็กที่สุดของคุณ
• ความยืดหยุ่นในการทำงาน ตรวจสอบว่าตัวเลือกหัวจับ ปลอกรัด และระหว่างศูนย์ตรงกับกลุ่มชิ้นส่วนของคุณ เนื่องจากเครื่องเจียรอเนกประสงค์มักใช้อุปกรณ์จับยึดที่หลากหลายกว่าเครื่องจักรเฉพาะ
• ซอฟต์แวร์ควบคุมและการสนับสนุนการเขียนโปรแกรม มองหาการเขียนโปรแกรมวงจรที่ใช้งานง่ายสำหรับลำดับ OD/ID/เทเปอร์แบบรวม เนื่องจากนี่คือจุดที่เครื่องจักรอเนกประสงค์ได้เปรียบหรือสูญเสียเวลาเหนือการตั้งค่าแบบแยกกัน
• ความเข้ากันได้ของระบบอัตโนมัติ หากปริมาณเหมาะสม ให้ยืนยันว่าเครื่องรองรับการโหลดด้วยหุ่นยนต์หรือโครงสำหรับตั้งสิ่งของอัตโนมัติสำหรับการทำงานแบบอัตโนมัติ

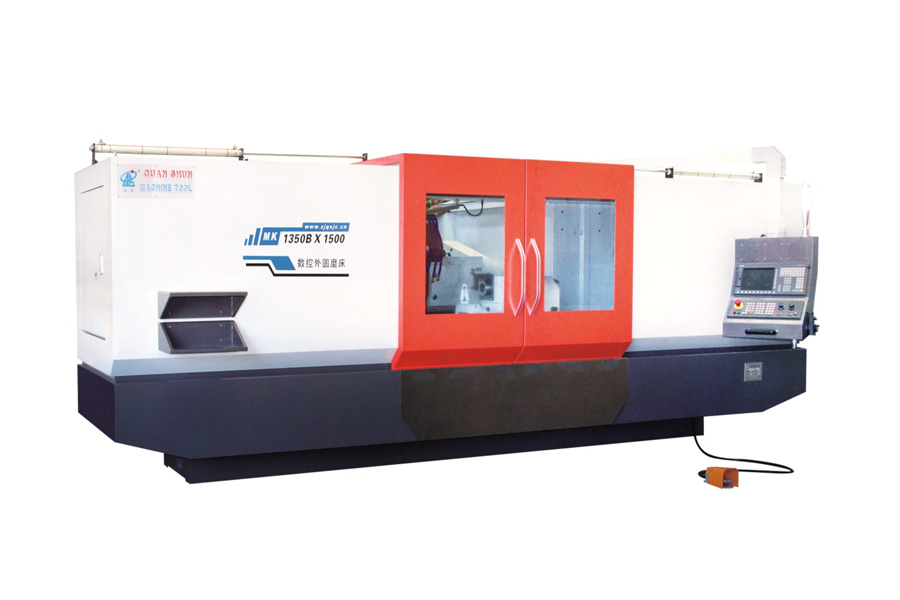

บริษัทของเราผลิต เครื่องเจียรทรงกระบอกอเนกประสงค์ CNC จากโรงงานขนาด 35,000 ตารางเมตรพร้อมพื้นที่อาคาร 32,000 ตารางเมตร ผสมผสานฐานการผลิตเครื่องมือกลเฉพาะเข้ากับฐานการผลิตชิ้นส่วนไฮดรอลิก กลุ่มผลิตภัณฑ์ของเราครอบคลุมเครื่องเจียรทรงกระบอกธรรมดาและ CNC เครื่องเจียรทรงกระบอก CNC ฝาท้าย เครื่องโหลดและขนถ่ายอัตโนมัติ CNC และเครื่องเจียรทรงกระบอก CNC ฝาท้าย เครื่องเจียรคอมโพสิต และเครื่องเจียรทรงกระบอกธรรมดาและ CNC ที่มีความแม่นยำสูง ในกรณีที่การกำหนดค่ามาตรฐานไม่เหมาะกับรูปทรงชิ้นส่วนของลูกค้า ทีมวิศวกรของเรายังออกแบบเครื่องเจียรพิเศษที่ไม่ได้มาตรฐาน และให้การสนับสนุนเทคโนโลยี ซอฟต์แวร์ การฝึกอบรม และการบูรณาการระบบอัตโนมัติ

บริษัทของเรามีใบรับรองระบบคุณภาพ ISO9001-2015 และใบรับรองความปลอดภัย CE และได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติ ในปี 2021 เราได้รับการจัดอันดับให้เป็นองค์กรขนาดเล็กและขนาดกลางที่เชี่ยวชาญและใหม่ในจังหวัดเจ้อเจียง ด้วยคุณสมบัติในการส่งออกด้วยตนเอง ปัจจุบันผลิตภัณฑ์ของเราเข้าถึงมากกว่า 20 ประเทศ รวมถึงสหรัฐอเมริกา เยอรมนี ญี่ปุ่น และตลาดทั่วเอเชียตะวันออกเฉียงใต้ ซึ่งสร้างขึ้นจากความมุ่งมั่นอันยาวนานในด้านคุณภาพต้องมาก่อน ชื่อเสียงต้องมาก่อน และการบริการต้องมาก่อน
