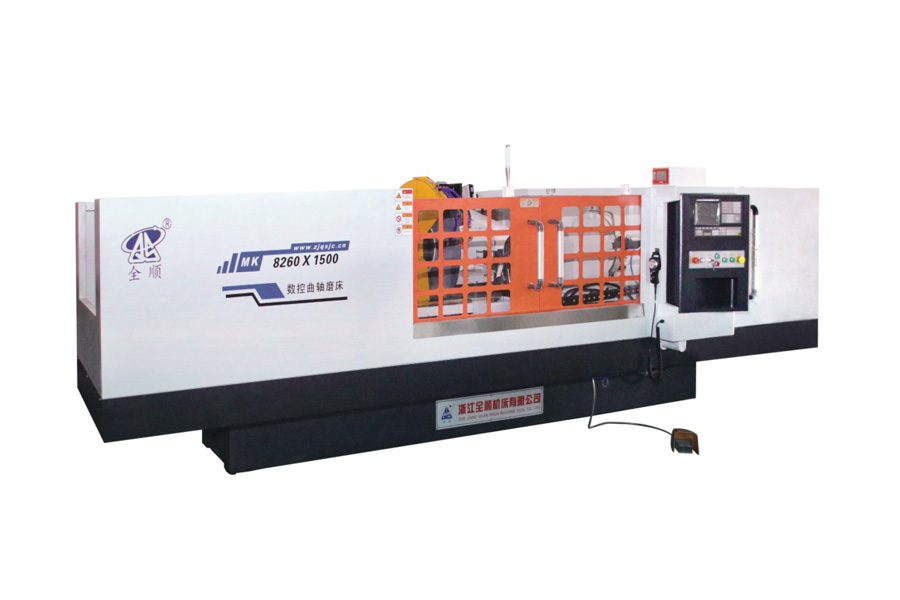

เครื่องบดเพลาข้อเหวี่ยง

การบดเพลาข้อเหวี่ยง เป็นเรื่องยากเนื่องจากหมุดข้อเหวี่ยงไม่หมุนรอบเส้นกึ่งกลางหลักของเพลาข้อเหวี่ยง แต่จะโคจรไปรอบๆ ในเส้นทางเยื้องศูนย์ที่มีการขยับอย่างต่อเนื่อง ซึ่งหมายความว่าล้อเจียรจะต้องติดตามเป้าหมายที่กำลังเคลื่อนที่มากกว่าพื้นผิววงกลมที่ตายตัว เครื่องเจียรเพลาข้อเหวี่ยง CNC แก้ปัญหานี้ด้วยการควบคุมแกนแบบซิงโครไนซ์ซึ่งจะคำนวณตำแหน่งล้อใหม่หลายพันครั้งต่อรอบ ขณะเดียวกันก็จัดการความเสี่ยงในการโก่งตัวที่เกิดจากเพลาที่ยาว หนัก และโหลดไม่สม่ำเสมอ ส่วนต่างๆ ด้านล่างนี้อธิบายว่าทำไมกระบวนการนี้จึงมีความต้องการเป็นพิเศษ วิธีที่เครื่องจักรติดตามวารสารพินเยื้องศูนย์ เพลาข้อเหวี่ยงประเภทใดที่ต้องใช้อุปกรณ์เฉพาะ และวิธีการเลือกเครื่องจักรที่เหมาะสม

เหตุใดการเจียรเพลาข้อเหวี่ยงจึงทำได้ยาก

เพลาข้อเหวี่ยงต่างจากเพลาธรรมดาตรงที่มีหมุดเจอร์นัลหลายอันชดเชยจากแกนหมุนหลักด้วยระยะห่างเยื้องศูนย์คงที่ หนึ่งอันสำหรับแต่ละกระบอกสูบที่เครื่องยนต์หรือคอมเพรสเซอร์ทำหน้าที่ เมื่อเพลาข้อเหวี่ยงหมุนไปรอบๆ เส้นกึ่งกลางของสมุดรายวันหลักในระหว่างการเจียร สมุดรายวันของหมุดแต่ละอันจะติดตามวงโคจรเป็นวงกลมรอบเส้นกึ่งกลางนั้น แทนที่จะอยู่นิ่ง สิทธิบัตรที่อธิบายวิธีการบดด้วยหมุดข้อเหวี่ยงตั้งข้อสังเกตว่าส่วนการเจียรของล้อจริงๆ แล้วเคลื่อนที่ในวงโคจรเป็นวงรีสัมพันธ์กับหมุดระหว่างการหมุนเพลาข้อเหวี่ยงหนึ่งครั้ง ซึ่งหมายความว่าสภาวะการเจียร เช่น โหลดของล้อและความเร็วในการสัมผัสจะเปลี่ยนแปลงอย่างต่อเนื่องตลอดรอบ

สิ่งนี้ทำให้เกิดความท้าทายหลายประการในการบดผสมที่ไม่มีอยู่ในการเจียรทรงกระบอกมาตรฐาน

• การเปลี่ยนรูปทรงหน้าสัมผัสอย่างต่อเนื่อง ล้อจะต้องเคลื่อนที่ในแนวรัศมีตามมุมการหมุนของเพลาข้อเหวี่ยงเพื่อติดตามพื้นผิวหมุดที่โคจรอยู่ แทนที่จะยึดตำแหน่งคงที่
• ความต้านทานการบดแปรผัน การวิจัยเกี่ยวกับกลไกการเจียรข้อเหวี่ยงแสดงให้เห็นว่าความต้านทานการเจียรทำหน้าที่ในทิศทางเดียวกับการเคลื่อนที่ของพินในบางจุดของการหมุนและไปในทิศทางตรงกันข้ามที่จุดอื่น ซึ่งทำให้เกิดความผันผวนของโหลดซึ่งอาจส่งผลต่อความแม่นยำหากไม่ได้รับการชดเชย
• เพลายาวเรียวรับน้ำหนักไม่เท่ากัน เพลาข้อเหวี่ยงมักจะมีความยาวสัมพันธ์กับเส้นผ่านศูนย์กลาง และมีการกระจายมวลที่ไม่สม่ำเสมอจากตุ้มถ่วง ทำให้เพลาข้อเหวี่ยงมีแนวโน้มที่จะโก่งตัวภายใต้แรงเจียรและน้ำหนักของมันเอง
• พื้นผิวที่สำคัญหลายจุดในส่วนหนึ่ง บันทึกประจำวันหลัก บันทึกประจำวันของหมุด และบางครั้งหน้าของแรงผลักดันทั้งหมดจำเป็นต้องได้รับการกราวด์อย่างแม่นยำโดยสัมพันธ์กันในส่วนเดียวกัน
• ผลที่ตามมาของข้อผิดพลาดสูง เพลาข้อเหวี่ยงที่อยู่นอกพิกัดความเผื่ออาจทำให้เกิดการสั่นสะเทือน การสึกหรอของแบริ่ง หรือเครื่องยนต์ขัดข้อง ดังนั้นระยะขอบที่ยอมรับได้สำหรับข้อผิดพลาดจึงน้อยมากเมื่อเทียบกับขนาดและมวลของชิ้นส่วน

ปัจจัยเหล่านี้คือสาเหตุที่การเจียรเพลาข้อเหวี่ยงต้องใช้เครื่องจักรที่สร้างขึ้นโดยเฉพาะ แทนที่จะเป็นเครื่องเจียรทรงกระบอกมาตรฐานที่ปรับให้เข้ากับงาน

เครื่องเจียรเพลาข้อเหวี่ยง CNC ทำอย่างไรวารสาร Pin ประหลาดของโปแลนด์

ในการบดหมุดเจอร์นัลที่โคจรรอบเส้นกึ่งกลางหลัก เครื่องเจียรเพลาข้อเหวี่ยง CNC จะประสานแกนสองแกนแบบเรียลไทม์ ได้แก่ แกน C ที่หมุนเพลาข้อเหวี่ยงและแกน X ที่เคลื่อนแคร่ล้อเจียรในแนวรัศมีเข้าและออก การวิจัยทางวิชาการเกี่ยวกับการบดบันทึกหมุดเพลาข้อเหวี่ยง ซึ่งตีพิมพ์ในวารสารวิชาการ peer-reviewed Sensors อธิบายว่าสิ่งนี้เป็นการเจียรแบบสั่น โดยที่เพลาข้อเหวี่ยงถูกขับเคลื่อนโดยแกน C รอบศูนย์กลางของบันทึกหลัก ในขณะที่บันทึกประจำวันของหมุดหมุนรอบจุดศูนย์กลางเดียวกันนั้น และล้อเจียรจะทำการเคลื่อนที่ไล่ตามแกน X เพื่อติดตามหมุด

จากการวิจัยเดียวกัน ความแม่นยำในการวางตำแหน่งในทางปฏิบัติของทั้งแกน C และแกน X จะต้องตรงกับสมการควบคุมการเคลื่อนที่ทางทฤษฎีอย่างใกล้ชิดเพื่อให้ได้ผลลัพธ์ที่ได้เป็นโปรไฟล์เจอร์นัลพินวงกลมที่แท้จริง เนื่องจากการเบี่ยงเบนใดๆ ระหว่างตำแหน่งแกนที่ได้รับคำสั่งและแกนจริงทำให้เกิดข้อผิดพลาดของรูปร่างโดยตรงไปยังพื้นผิวพื้นดิน นี่คือสาเหตุที่เครื่องเจียรเพลาข้อเหวี่ยงพึ่งพาตัวเข้ารหัสที่มีความละเอียดสูงและการควบคุมเซอร์โวที่ได้รับการปรับแต่งอย่างแน่นหนา แทนที่จะใช้ระบบกำหนดตำแหน่งที่ง่ายกว่าที่พบในเครื่องเจียร OD มาตรฐาน

เพลาข้อเหวี่ยงประเภทใดที่ต้องใช้เครื่องเจียรแบบพิเศษ

เพลาข้อเหวี่ยงบางรุ่นอาจมีความท้าทายในการเจียรเหมือนกัน และคุณสมบัติของเครื่องจักรจะแตกต่างกันไปอย่างมากตามขนาด น้ำหนัก และโครงสร้างของเพลาข้อเหวี่ยง ตารางด้านล่างแสดงหมวดหมู่ทั่วไปและข้อควรพิจารณาในการเจียร

เพลาข้อเหวี่ยงที่มีน้ำหนักมากเป็นปัญหาทางวิศวกรรมโดยเฉพาะ สิทธิบัตรเครื่องเจียรที่กล่าวถึงการเจียรด้วยหมุดบนเพลาข้อเหวี่ยงที่มีน้ำหนักมาก อธิบายว่าการโก่งตัวกลายเป็นปัญหาสำคัญเมื่อเพลาข้อเหวี่ยงเกินความยาวและน้ำหนักที่กำหนด และอธิบายการจัดการผ่อนปรนที่ใช้แรงตอบโต้อย่างต่อเนื่องกับเพลาข้อเหวี่ยงในระหว่างการเจียร โดยเฉพาะเพื่อจัดการกับการโก่งตัวนี้โดยไม่ต้องติดชิ้นส่วนพิเศษเข้ากับเพลาเอง นี่แสดงให้เห็นว่าเหตุใดเครื่องเจียรเพลาข้อเหวี่ยงสำหรับงานหนักจึงถูกสร้างขึ้นพร้อมระบบรองรับและระบบบรรเทาโดยเฉพาะ ซึ่งโดยปกติแล้วเครื่องจักรขนาดยานยนต์ไม่จำเป็นต้องใช้

คุณจะหลีกเลี่ยงการโก่งตัวและรับประกันความแม่นยำในการเจียรเพลาข้อเหวี่ยงได้อย่างไร

การโก่งตัวเป็นสาเหตุหนึ่งของข้อผิดพลาดที่พบบ่อยที่สุดในการเจียรเพลาข้อเหวี่ยง เนื่องจากเพลาได้รับการรองรับเฉพาะที่ปลายหรือที่วางตรงกลางอย่างมั่นคงในขณะที่ใช้แรงเจียรนอกศูนย์กลาง แนวทางปฏิบัติและคุณลักษณะของเครื่องต่อไปนี้จะกล่าวถึงเรื่องนี้โดยตรง

1. พักผ่อนอย่างมั่นคงและสนับสนุนผู้ติดตาม ตำแหน่งที่มั่นคงที่ปรับได้ซึ่งวางอยู่ใกล้หมุดที่กำลังกราวด์จะช่วยลดระยะห่างของเพลาข้อเหวี่ยงที่ไม่ได้รับการรองรับ และจำกัดการโก่งตัวภายใต้แรงตัด
2. ระบบถ่วงดุลหรือบรรเทา สำหรับเพลาข้อเหวี่ยงที่มีน้ำหนักมาก การจัดเตรียมกลไกผ่อนปรนจะใช้แรงตอบโต้เพื่อชดเชยน้ำหนักของเพลา ป้องกันการหย่อนยานที่อาจจะทำให้รอยต่อกราวด์บิดเบี้ยว
3. ลำดับการบดที่เหมาะสมที่สุด วารสารการเจียรตามลำดับที่วางแผนไว้ แทนที่จะเรียงตามเพลาตามลำดับ สามารถปรับสมดุลของแรงและลดการโก่งตัวสะสมเมื่อวัสดุถูกเอาออก
4. ควบคุมอัตราการป้อนเข้า การกลึงที่เบากว่าและบ่อยกว่าใกล้กับขนาดสุดท้ายจะลดแรงเจียรสูงสุดเมื่อเทียบกับการตัดหนักเพียงครั้งเดียว ซึ่งลดการโก่งตัวชั่วขณะ
5. เตียงเครื่องจักรแข็งและ headstock โครงสร้างเครื่องจักรที่หนักและซับแรงกระแทกได้ดีจะต้านทานการโก่งตัวของตัวเองภายใต้ภาระ ซึ่งรวมกับการโก่งตัวของเพลาหากตัวเครื่องจักรไม่แข็งแกร่งเพียงพอ
6. ความแม่นยำในการเคลื่อนไหวแบบเรียลไทม์ เนื่องจากการเจียรพินเจอร์นัลขึ้นอยู่กับการทำงานร่วมกันของแกน C และแกน X ที่แม่นยำ การปรับแต่งเซอร์โวและความละเอียดของตัวเข้ารหัสส่งผลโดยตรงว่าเส้นทางเครื่องมือที่ได้รับคำสั่งตรงกับโปรไฟล์กราวด์จริงหรือไม่
7. การควบคุมความร้อน การไหลของน้ำหล่อเย็นและสภาวะแวดล้อมที่สม่ำเสมอจะจำกัดการขยายตัวทางความร้อนของตัวเพลาข้อเหวี่ยงที่ยาว ซึ่งมิฉะนั้นอาจเปลี่ยนตำแหน่งบันทึกกลางรอบ

การแก้ปัญหาการโก่งตัวมักไม่ค่อยได้รับการแก้ไขเพียงครั้งเดียว โดยปกติแล้วจะต้องอาศัยการผสมผสานที่ลงตัวระหว่างความแข็งแกร่งของเครื่องจักร การรองรับการจับชิ้นงาน และลำดับการเจียรที่เหมาะสมกับความยาวและการกระจายมวลของเพลาข้อเหวี่ยงเฉพาะ

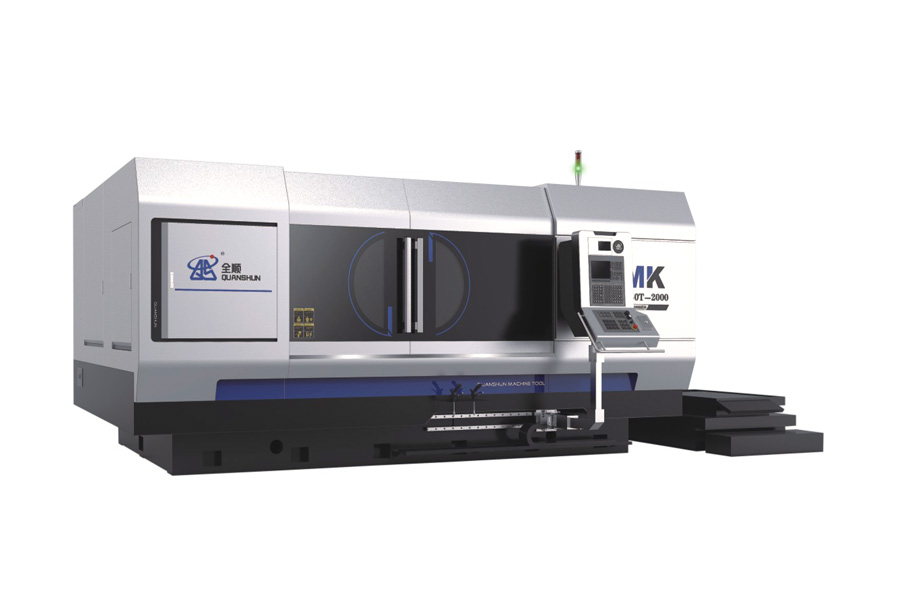

วิธีการเลือกเครื่องเจียรเพลาข้อเหวี่ยง CNC ที่เหมาะสม

การเลือกก เครื่องเจียรเพลาข้อเหวี่ยง ควรขึ้นอยู่กับขนาด น้ำหนัก และโปรไฟล์พิกัดความเผื่อของเพลาข้อเหวี่ยงที่คุณคาดว่าจะผลิต ไม่ใช่เฉพาะชิ้นส่วนที่ใหญ่ที่สุดในบัญชีการสั่งซื้อปัจจุบันของคุณ พิจารณาปัจจัยต่อไปนี้

• ความยาวเพลาข้อเหวี่ยงและการสวิงสูงสุด ตรวจสอบความยาวของฐานเครื่องจักรและเส้นผ่านศูนย์กลางวงสวิงซึ่งครอบคลุมเพลาข้อเหวี่ยงที่ใหญ่ที่สุดที่คาดไว้ โดยมีส่วนเผื่อการเติบโตของชิ้นส่วนในอนาคต
• จำนวนพินและเจอร์นัลหลักที่รองรับ ตรวจสอบว่าการควบคุมแกน C และแกน X สามารถจัดการจำนวนเจอร์นัลและการกำหนดค่าระยะชักของเพลาข้อเหวี่ยงได้โดยไม่ต้องมีรอบเวลามากเกินไป
• คุณสมบัติการจัดการการโก่งตัว สำหรับเพลาข้อเหวี่ยงที่ยาวหรือหนักกว่า ให้ตรวจสอบว่าเครื่องจักรมีระบบวางตัวที่มั่นคง ระบบผ่อนแรง หรือการรองรับอื่นๆ ที่ออกแบบมาเพื่อลดการหย่อนยานระหว่างการบดหรือไม่
• ความละเอียดของเซอร์โวและตัวเข้ารหัส การควบคุมการเคลื่อนไหวที่มีความละเอียดสูงขึ้นจะปรับปรุงความกลมของเจอร์นัลของพินได้โดยตรง เนื่องจากการวางตำแหน่งแกนจะต้องติดตามสมการวงโคจรทางทฤษฎีอย่างใกล้ชิด
• ระบบล้อและการตกแต่ง ยืนยันขนาดล้อ ประเภท และรอบการตกแต่งอัตโนมัติให้เหมาะกับเส้นผ่านศูนย์กลางของเจอร์นัลและพื้นผิวที่เพลาข้อเหวี่ยงของคุณต้องการ
• ปริมาณการผลิตและความต้องการในการเปลี่ยนแปลง ร้านค้าที่มีส่วนผสมสูงและมีปริมาณน้อยจะได้รับประโยชน์จากการเขียนโปรแกรม CNC ที่ยืดหยุ่นสำหรับการกำหนดค่าระยะชักที่แตกต่างกัน ในขณะที่สายการผลิตเฉพาะอาจสนับสนุนรอบการทำงานคงที่ที่ได้รับการปรับปรุงให้เหมาะสม
• การสนับสนุนและการฝึกอบรมของผู้ผลิต เครื่องเจียรเพลาข้อเหวี่ยงเป็นเครื่องจักรที่ซับซ้อน ดังนั้นการเข้าถึงชิ้นส่วนอะไหล่ การสนับสนุนการสอบเทียบ และการฝึกอบรมผู้ปฏิบัติงานอย่างต่อเนื่องจึงมีความสำคัญตลอดอายุการใช้งานของอุปกรณ์
