การเจียรทรงกระบอกแบบโปรไฟล์ด้วยระบบซีเอ็นซีความแม่นยำสูง

แกน X ขับเคลื่อนด้วยมอเตอร์เชิงเส้น — แกน X (แกนป้อนวัสดุ/แกนหัวงาน) ขับเคลื่อนโดยตรงด้วยมอเตอร์เชิงเส้นที่มีแรงขับ 2,200 นิวตัน ช่วยขจัดแรงสะท้อนจากการส่งกำลังแบบสกรูบอล และทำให้การเคลื่อนที่ตามแนวโค้งมีความแม่นยำและรวดเร็วยิ่งขึ้น

หัวงานแบบไดรฟ์โดยตรง — มอเตอร์หัวงานใช้เทคโนโลยีไดรฟ์โดยตรง (1,500 นิวตันเมตร) และสามารถเลือกติดตั้งมอเตอร์ DD เพื่อให้หัวงานหมุนได้โดยอัตโนมัติ รองรับการเจียรตามแนวโค้งและลูกเบี้ยวแบบซิงโครไนซ์

ความละเอียดในการกำหนดตำแหน่งระดับไมครอน — ค่าการป้อนวัสดุและการแยกแยะขั้นต่ำของแกน X/Z อยู่ที่ 0.001 มม. และความละเอียดในการหมุนหัวงานอยู่ที่ 0.001° รองรับรูปทรงโครงสร้างที่ซับซ้อนและมีความแม่นยำสูง

แกนหมุนไฟฟ้าความเร็วสูง — รุ่นมาตรฐานของแกนหมุนไฟฟ้าหมุนได้ 4,000 รอบต่อนาที พร้อมความเร็วเชิงเส้นของล้อ 80 ม./วินาที ช่วยให้การลบเนื้อวัสดุเป็นไปอย่างมีประสิทธิภาพ ขณะเดียวกันยังคงรักษาคุณภาพผิวที่ละเอียดบนชิ้นส่วนขนาดเล็กได้อย่างยอดเยี่ยม

ช่วงความแม่นยำขนาดกะทัดรัด — ออกแบบมาโดยเฉพาะสำหรับการเจียรภายนอกที่มีเส้นผ่านศูนย์กลางตั้งแต่ Φ5 มม. ถึง Φ200 มม. พร้อมระยะห่างระหว่างศูนย์กลาง 250 มม. เหมาะสำหรับเพลาขนาดเล็กที่ต้องการความแม่นยำสูงและชิ้นส่วนที่ผ่านการเจียรตามแนวโค้ง มากกว่าการใช้งานกับเพลาขนาดใหญ่จำนวนมาก

การปรับมุมหมุนหัวงานได้ — หัวงานสามารถหมุนได้ถึง 15° (แบบแมนวลมาตรฐาน) ช่วยให้สามารถตั้งค่าการทำงานได้อย่างยืดหยุ่น สำหรับการเจียรแบบมุมและแบบตามแนวโค้ง นอกเหนือจากงานทรงกระบอกแบบตรง

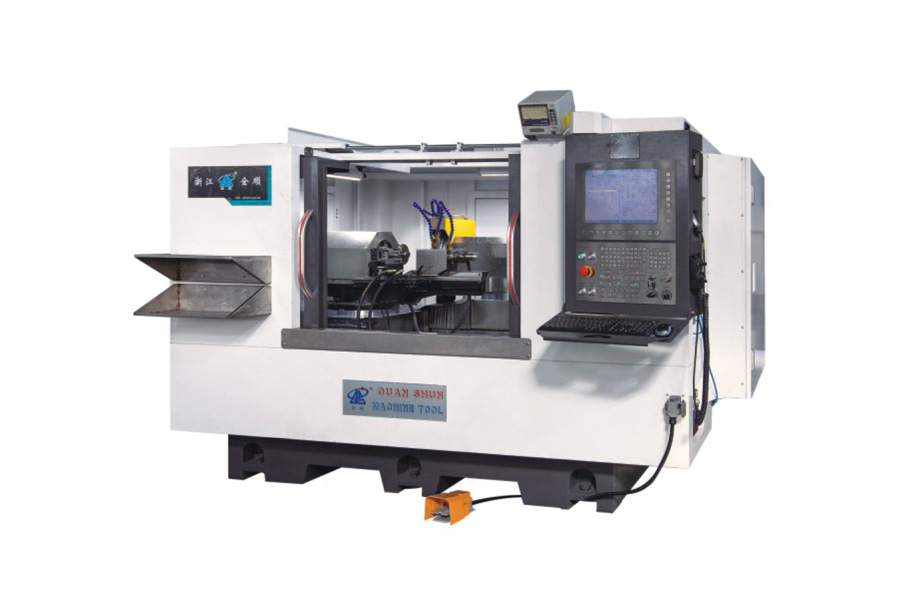

บริษัท เจ้อเจียง ฉวนซุ่น แมชชีน ทูล จำกัด ได้ออกแบบเครื่องรุ่น MGK8320*300 สำหรับงานที่เครื่องเจียรทรงกระบอกทั่วไปไม่สามารถตอบสนองความแม่นยำของรูปร่างได้ โดยผสมผสานแกนป้อนวัสดุแบบมอเตอร์เชิงเส้น หัวงานแบบไดรฟ์โดยตรง และแกนหมุนไฟฟ้าความเร็วสูง เครื่องจักรรุ่นนี้จึงมอบความสามารถในการกำหนดตำแหน่งระดับไมครอนและความเรียบเนียนของผิวที่ยอดเยี่ยมสำหรับชิ้นส่วนขนาดเล็กที่มีรูปทรงซับซ้อน เราพร้อมให้บริการตัวเลือกการปรับแต่ง เช่น การหมุนหัวงานแบบอัตโนมัติด้วยมอเตอร์ DD การเลือกชนิดล้อ และช่วงความเร็วของแกนหมุน เพื่อให้เหมาะสมกับการใช้งานเฉพาะด้านของการเจียรตามแนวโค้ง พร้อมทั้งให้คำแนะนำทางเทคนิค คำแนะนำการติดตั้ง และบริการหลังการขาย

อะไรทำให้เครื่องนี้เป็นเครื่องเจียร “ตามแนวโค้ง” แทนที่จะเป็นเครื่องเจียรทรงกระบอกทั่วไป?

เครื่องจักรรุ่นนี้ผสมผสานแกน X แบบมอเตอร์เชิงเส้น หัวงานแบบไดรฟ์โดยตรง และความละเอียดในการหมุนหัวงานที่ 0.001° ทำให้สามารถเจียรตามแนวโค้งที่ซับซ้อนและไม่เป็นวงกลม เช่น ลูกเบี้ยวและรูปทรงที่มีรัศมีหลายจุด ไม่ใช่แค่พื้นผิวทรงกระบอกแบบตรงเท่านั้น

เครื่องนี้สามารถเจียรชิ้นงานขนาดใดได้บ้าง?

ช่วงเส้นผ่านศูนย์กลางสำหรับการเจียรภายนอกอยู่ที่ Φ5 มม. ถึง Φ200 มม. พร้อมระยะห่างระหว่างศูนย์กลาง 250 มม. จึงเหมาะสำหรับชิ้นส่วนที่มีความแม่นยำสูงขนาดเล็กถึงปานกลาง มากกว่าการใช้งานกับเพลาขนาดใหญ่ที่หนัก

แกน X คืออะไร และมีความสำคัญอย่างไร?

มอเตอร์เชิงเส้นขับเคลื่อนแกนโดยตรงโดยไม่ต้องใช้สกรูบอลหรือเกียร์ ช่วยขจัดแรงสะท้อนทางกลไก ทำให้แกน X (แรงขับ 2,200 นิวตัน) มีการตอบสนองที่รวดเร็วและมีความแม่นยำในการกำหนดตำแหน่งที่สม่ำเสมอมากขึ้น สำหรับงานเจียรตามแนวโค้งที่ละเอียด

หัวงานสามารถหมุนได้โดยอัตโนมัติสำหรับการเจียรลูกเบี้ยวหรือเจียรตามแนวโค้งหรือไม่?

รุ่นมาตรฐานใช้หัวงานแบบหมุนด้วยมือ ปรับได้ถึง 15° ส่วนรุ่นพิเศษสามารถเพิ่มมอเตอร์ DD เพื่อให้หัวงานหมุนได้โดยอัตโนมัติและซิงโครไนซ์กับการเจียรตามแนวโค้ง

เครื่องนี้ใช้แกนหมุนและล้อความเร็วเท่าใด?

รุ่นมาตรฐานของแกนหมุนไฟฟ้าหมุนได้ 4,000 รอบต่อนาที พร้อมความเร็วเชิงเส้นของล้อสูงสุด 80 ม./วินาที โดยใช้ล้อขนาด Φ400x40x203

สามารถปรับแต่งสเปคได้หรือไม่?

ได้ บริษัท เจ้อเจียง ฉวนซุ่น แมชชีน ทูล ให้บริการปรับแต่งสเปคแกนหมุน ประเภทการหมุนหัวงาน (แบบแมนวลหรือแบบอัตโนมัติด้วยมอเตอร์ DD) ชนิดล้อ และกำลังมอเตอร์ ตามความต้องการเฉพาะด้านของการเจียรตามแนวโค้ง
