วิธีการใช้เครื่องเจียร CNC ทรงกระบอก

หากต้องการใช้เครื่องเจียรทรงกระบอก CNC คุณต้องยึดชิ้นงานและตั้งเครื่องมือก่อน จากนั้นป้อนหรือเรียกโปรแกรมการตัดเฉือน (G-code) เข้าสู่ระบบ CNC ตั้งค่าความเร็วล้อเจียร อัตราป้อน และระบบทำความเย็นผ่านแผงควบคุม สุดท้าย ให้เริ่มโหมดวงจรอัตโนมัติเพื่อการเจียรที่แม่นยำ การดำเนินการหลักคือการรับประกันการจับคู่ที่แม่นยำระหว่างแกนชิ้นงานและวิถีการเคลื่อนที่ของล้อเจียร เพื่อให้ได้พิกัดความเผื่อมิติและความหยาบของพื้นผิวระดับไมครอน

ทำความเข้าใจส่วนประกอบหลักของเครื่องเจียร CNC ทรงกระบอก

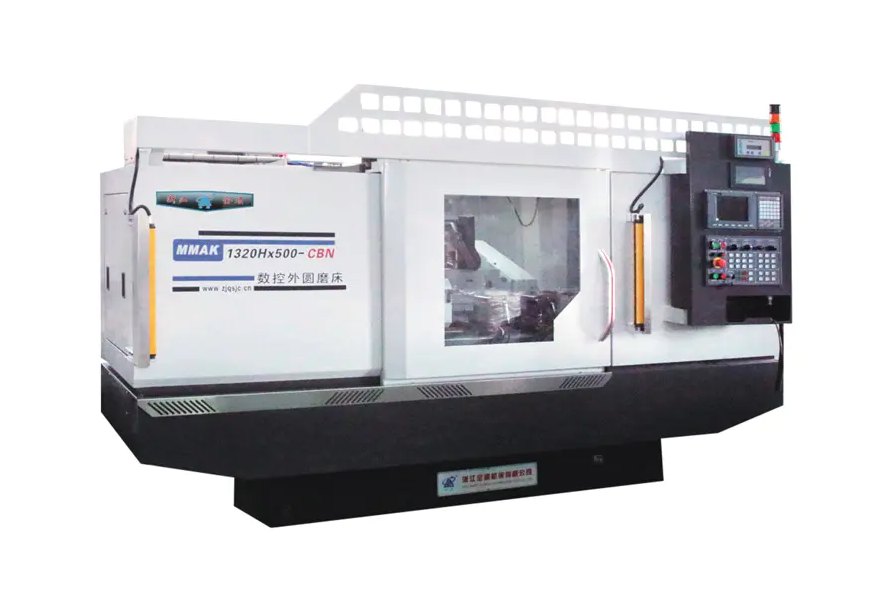

ก่อนที่จะเจาะลึกกระบวนการปฏิบัติงาน การทำความเข้าใจโครงสร้างพื้นฐานของอุปกรณ์การเจียรที่แม่นยำเป็นสิ่งสำคัญ ก เครื่องเจียรทรงกระบอก CNC ส่วนใหญ่ประกอบด้วยฐานรอง หัว (ขับเคลื่อนการหมุนชิ้นงาน) ส่วนท้าย หัวล้อเจียร (ติดตั้งล้อเจียร) และระบบควบคุมเชิงตัวเลข CNC ที่สำคัญ

ระบบซีเอ็นซี: รับผิดชอบในการควบคุมการเชื่อมโยงระหว่างแกน X (ฟีดล้อเจียร) และแกน Z (การเคลื่อนที่ตามยาวของโต๊ะ)

เซอร์โวไดรฟ์: รับประกันความเสถียรของความแม่นยำในการป้อน ซึ่งส่งผลโดยตรงต่อผลกระทบของการเจียรทรงกระบอกภายนอก

ขั้นตอนการทำงานโดยละเอียดสำหรับเครื่องเจียรทรงกระบอก CNC

1. การเปิดเครื่องและการคืนแหล่งกำเนิด

หลังจากเปิดเครื่องแล้ว จะต้องดำเนินการ "คืนศูนย์" ทั้งนี้เพื่อให้เครื่องเจียร CNC สามารถสร้างระบบพิกัดทางกลได้ เพื่อให้มั่นใจถึงความถูกต้องแม่นยำของเส้นทางการตัดเฉือนที่ตามมา

2. การหนีบและการจัดตำแหน่งชิ้นงาน

เลือกส่วนรองรับรูตรงกลางหรือการจับยึดหัวจับตามรูปทรงชิ้นงาน ใช้ตัวแสดงการหมุนเพื่อตรวจสอบความเบี่ยงเบนในแนวรัศมีของชิ้นงานเพื่อให้แน่ใจว่าแกนหมุนมีความราบรื่น

3. การเขียนโปรแกรมและการป้อนข้อมูล

นำเข้าโปรแกรมการตัดเฉือนผ่านการป้อนข้อมูลด้วยตนเอง (MDI) หรือแฟลชไดรฟ์ USB โปรแกรมจะต้องประกอบด้วย:

• การตั้งค่าความเร็วเชิงเส้นของล้อเจียร
• พารามิเตอร์ฟีดแบบแบ่งส่วนสำหรับการเจียรหยาบ การเจียรละเอียด และการเจียรแบบไร้ประกาย
• ข้อมูลค่าชดเชยการตกแต่งหินเจียร

4. การตั้งค่าเครื่องมือและการตั้งค่าพิกัดชิ้นงาน

กำหนดตำแหน่งอ้างอิงของล้อเจียรและพื้นผิวชิ้นงานโดยใช้ตัวเซ็ตเครื่องมือหรือวิธี "ทดสอบประกายไฟ" ขั้นตอนนี้จะกำหนดความแม่นยำเริ่มต้นของการตัดเฉือน CNC

5. เครื่องจักรอัตโนมัติและการทำความเย็น

เริ่มหัวฉีดน้ำหล่อเย็น (จัดตำแหน่งให้ตรงกับจุดเจียร) แล้วคลิก "เริ่มรอบ" ผู้ปฏิบัติงานจะต้องตรวจสอบกระบวนการเจียรผ่านการตรวจสอบเสียงและประกายไฟ

องค์ประกอบหลักสำหรับการปรับปรุงคุณภาพการตัดเฉือนในเครื่องเจียรทรงกระบอก CNC

เพียงอาศัยโปรแกรมอัตโนมัติไม่เพียงพอเมื่อใช้งาน เครื่องเจียรทรงกระบอก CNCs . เพื่อให้บรรลุการตัดเฉือนที่มีความแม่นยำระดับต่ำกว่าไมครอน จำเป็นต้องมีการปรับประสิทธิภาพเชิงลึกในสามมิติ ได้แก่ สภาพล้อ การควบคุมการเปลี่ยนรูปเนื่องจากความร้อน และข้อมูลตำแหน่ง

1. การตกแต่งที่แม่นยำและการบำรุงรักษาลักษณะล้อเจียร

โครงสร้างจุลภาคของล้อเจียรจะกำหนดพื้นผิวของการเจียรทรงกระบอกภายนอกโดยตรง แม้ว่าระบบ CNC จะสามารถควบคุมฟีดได้ แต่ก็ไม่สามารถเปลี่ยนสถานะการทื่อของล้อเจียรได้โดยอัตโนมัติ

รายละเอียดทางเทคนิค: ต้องรักษาความคมของเพชรแต่งเพชรไว้ อัตราป้อนตามยาวระหว่างการตกแต่งควรปรับได้อย่างยืดหยุ่นตามความต้องการของการกัดหยาบและการเจียรขั้นสุดท้าย อัตราป้อนที่มากขึ้นสามารถใช้สำหรับการเจียระไนหยาบเพื่อปรับปรุงประสิทธิภาพการตัด ในขณะที่อัตราการป้อนที่น้อยมากเป็นสิ่งจำเป็นสำหรับการเก็บผิวละเอียดเพื่อกระตุ้นให้เกิดขอบการเจียรระดับไมโครบนพื้นผิวล้อเจียร

ค่า: การใช้วัสดุปิดแผลเป็นประจำและเป็นไปตามหลักวิทยาศาสตร์จะช่วยป้องกันรอยสะท้านบนพื้นผิว (เส้นหยัก) ได้อย่างมีประสิทธิภาพ และลดความเสี่ยงของการไหม้จากการบดได้อย่างมาก

2. เสถียรภาพทางความร้อนแบบไดนามิกและการจัดการน้ำหล่อเย็น

การเจียรเป็นกระบวนการกำจัดพลังงานสูงโดยพื้นฐานแล้วทำให้เกิดความร้อนจากการเจียรอย่างมีนัยสำคัญ ในอุปกรณ์การเจียรที่มีความแม่นยำ การเปลี่ยนรูปเนื่องจากความร้อนถือเป็น "นักฆ่าที่ซ่อนอยู่" ซึ่งนำไปสู่การเบี่ยงเบนมิติ

รายละเอียดทางเทคนิค: สารหล่อเย็นไม่เพียงแต่ทำให้พื้นผิวเย็นลงเท่านั้น แต่ยังชะล้างเศษหินและป้องกันการอุดตันของล้ออีกด้วย แนะนำให้ใช้ระบบทำความเย็นอุณหภูมิคงที่เพื่อให้แน่ใจว่าอุณหภูมิน้ำหล่อเย็นผันผวนตามอุณหภูมิฐานเครื่องจักร ในขณะเดียวกัน มุมหัวฉีดน้ำหล่อเย็นจะต้องเล็งไปที่ "พื้นที่รูปลิ่ม" ของโซนการเจียรอย่างแม่นยำ เพื่อเพิ่มการแลกเปลี่ยนความร้อนสูงสุด

ค่า: การจัดการสมดุลทางความร้อนที่ดีจะควบคุมการขยายตัวเนื่องจากความร้อนในแนวรัศมีของชิ้นงานได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่ามิติความสม่ำเสมอจะอยู่ภายในพิกัดความเผื่อที่น้อยที่สุดในระหว่างการตัดเฉือนชิ้นส่วนเป็นชุดอย่างต่อเนื่อง

3. ข้อมูลทางกายภาพและความสมบูรณ์ของรูตรงกลาง

สำหรับ เครื่องเจียรทรงกระบอก CNCs รูตรงกลางของชิ้นงานจะเป็นฐานเรขาคณิตในการหมุนโดยใช้ส่วนรองรับตรงกลาง

รายละเอียดทางเทคนิค: ก่อนที่จะจับยึด รูตรงกลางที่ปลายทั้งสองข้างของชิ้นงานจะต้องได้รับการตรวจสอบอย่างเข้มงวดเพื่อหารอยบุบ เกล็ดออกไซด์ หรือเศษ ขอแนะนำให้ใช้ศูนย์กราวด์ที่มีความแม่นยำสูง และใช้จาระบีแรงดันสูงโดยเฉพาะกับพื้นผิวสัมผัส หากรูตรงกลางมีข้อผิดพลาดทางเรขาคณิต 0.01 มม. หลังจากการขยายแบบหมุน ข้อผิดพลาดที่สะท้อนให้เห็นในความกลมของชิ้นงานอาจเพิ่มขึ้นแบบทวีคูณ

ค่า: การดูแลความสะอาดและความกลมของตำแหน่งอ้างอิงเป็นพื้นฐานในการบรรลุการตัดเฉือนที่มีแกนร่วมสูงและมีความกลมสูง และยังเป็นสิ่งที่จำเป็นสำหรับการเพิ่มความสามารถในการทำซ้ำของระบบ CNC ให้สูงสุดอีกด้วย

ข้อควรระวังด้านความปลอดภัย: เมื่อใช้งานอุปกรณ์บดอัตโนมัติ ต้องสวมอุปกรณ์ป้องกันที่เหมาะสม ห้ามมิให้เปิดประตูนิรภัยในขณะที่ล้อเจียรหมุนด้วยความเร็วสูงโดยเด็ดขาด และควรตรวจสอบล้อเจียรอย่างสม่ำเสมอเพื่อหารอยแตกเพื่อป้องกันความเสี่ยงของการระเบิดภายใต้การหมุนด้วยความเร็วสูง

การใช้เครื่องเจียรทรงกระบอก CNC อย่างเชี่ยวชาญไม่เพียงแต่ต้องมีความเข้าใจในการเขียนโปรแกรมซอฟต์แวร์เท่านั้น แต่ยังต้องมีความไวต่อการประกอบเชิงกลและพารามิเตอร์กระบวนการ
