คำตอบโดยตรง: การเจียรทรงกระบอกให้ความแม่นยำด้านมิติที่ยอดเยี่ยม (ความคลาดเคลื่อนที่แคบถึง ±0.001 มม.) ผิวสำเร็จที่เหนือกว่า (Ra 0.1-0.4 um) อัตราการขจัดวัสดุสูง และความสามารถในการทำซ้ำที่สม่ำเสมอตลอดขั้นตอนการผลิตปริมาณมาก เป็นมาตรฐานอุตสาหกรรมสำหรับการตกแต่งเพลา แบริ่ง ม้วน และส่วนประกอบทรงกระบอกที่มีความแม่นยำซึ่งใช้ในการผลิตอากาศยาน ยานยนต์ และระบบไฮดรอลิก
การเจียรทรงกระบอกคืออะไร?
การเจียรทรงกระบอกเป็นกระบวนการตัดเฉือนที่ใช้ล้อขัดเพื่อขจัดวัสดุออกจากพื้นผิวด้านนอกหรือด้านในของชิ้นงานทรงกระบอก เพื่อให้ได้ผิวสำเร็จที่เรียบเนียนและมีความแม่นยำสูง ชิ้นงานจะหมุนบนแกนของตัวเองในขณะที่ล้อเจียรจะขจัดวัสดุออกตามระดับการควบคุม กระบวนการนี้ใช้กันอย่างแพร่หลายกับส่วนประกอบต่างๆ เช่น เพลา สปินเดิล แท่ง หมุด และวารสารแบริ่ง
ทันสมัย เครื่องเจียร CNC ทรงกระบอก เทคโนโลยีเพิ่มการควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ให้กับกระบวนการนี้ ทำให้เกิดวงจรอัตโนมัติเต็มรูปแบบ การประสานงานแบบหลายแกน และกลยุทธ์การบดแบบตั้งโปรแกรมได้ ซึ่งขยายสิ่งที่ครั้งหนึ่งเคยเป็นไปได้อย่างมากด้วยเครื่องจักรแบบแมนนวลหรือไฮดรอลิกแบบธรรมดา
การเจียร OD
เจียรพื้นผิวทรงกระบอกภายนอกของชิ้นงานระหว่างศูนย์กลางหรือหัวจับ
ไอดีคัฟ
เจียรรูหรือรูภายในเพื่อให้มีความทนทานต่อความพอดี
การเจียรแบบไร้ศูนย์กลาง
ไม่จำเป็นต้องติดตั้ง ชิ้นส่วนต่างๆ ได้รับการรองรับโดยใบมีดพักการทำงานและล้อควบคุม
เครื่องเจียรเรียว
สร้างพื้นผิวทรงกรวยโดยการเยื้องกับชิ้นงานหรือหมุนหัวล้อ
ข้อดีหลักของการเจียรทรงกระบอก
ข้อดีต่อไปนี้อธิบายว่าทำไมการเจียรทรงกระบอกยังคงเป็นวิธีการเก็บผิวสำเร็จที่ต้องการสำหรับการหมุนส่วนประกอบอย่างแม่นยำในอุตสาหกรรมหนัก การบินและอวกาศ และภาคส่วนวิศวกรรมความเที่ยงตรง
01
ความแม่นยำมิติที่ยอดเยี่ยม
การเจียรทรงกระบอกสามารถให้พิกัดความเผื่อได้ที่ ±0.001 มม. (1 ไมครอน) ซึ่งเกินกว่าการกลึงหรือการกัดที่สามารถเชื่อถือได้ สิ่งนี้ทำให้จำเป็นสำหรับส่วนประกอบที่ต้องควบคุมความพอดี ระยะห่าง และการรบกวนอย่างแม่นยำ (ที่มา: คู่มือเครื่องจักร ฉบับที่ 30 สำนักพิมพ์อุตสาหกรรม)
02
คุณภาพพื้นผิวที่เหนือกว่า
การเจียรจะให้ค่าความหยาบผิวในช่วง Ra 0.1 ถึง 0.8 um เทียบกับ Ra 1.6 ถึง 6.3 um โดยทั่วไปของการกลึงขั้นสุดท้าย ซึ่งช่วยลดแรงเสียดทาน การสึกหรอ และความล้าในส่วนประกอบที่หมุนได้ เช่น ที่นั่งตลับลูกปืนและพื้นผิววารสาร (ที่มา: คู่มือ ASM เล่ม 16, การตัดเฉือน)
03
ความสามารถในการตัดเฉือนวัสดุแข็ง
หลังจากการอบชุบด้วยความร้อน โลหะจะแข็งเกินกว่าจะกลึงหรือบดได้อย่างมีประสิทธิภาพ การเจียรทรงกระบอกจับกับเหล็กชุบแข็ง (สูงถึง 70 HRC) คาร์ไบด์ เซรามิก และเหล็กกล้าเครื่องมือชุบแข็งได้อย่างง่ายดาย ทำให้เป็นวิธีการตกแต่งสำเร็จวิธีเดียวที่ใช้ได้สำหรับส่วนประกอบเกรดการบินและอวกาศหลายชนิด
04
การทำซ้ำและความสม่ำเสมอสูง
เครื่องเจียรที่ควบคุมด้วย CNC ทำซ้ำรอบเดียวกันโดยมีความสม่ำเสมอต่ำกว่าไมครอนในชิ้นส่วนหลายพันชิ้น สิ่งนี้มีความสำคัญอย่างยิ่งในการผลิตยานยนต์และการบินและอวกาศ ซึ่งต้องขจัดความแปรผันแบบแบทช์ต่อแบทช์ ค่า Cp/Cpk ที่สูงกว่า 1.67 สามารถทำได้เป็นประจำบนเครื่องเจียรทรงกระบอก CNC (ที่มา: วิศวกรรมคุณภาพ, Marcel Dekker)
05
ความคล่องตัวในเรขาคณิตของชิ้นส่วน
ทันสมัย CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
การบิดเบือนความร้อนน้อยที่สุด
ด้วยการใช้น้ำหล่อเย็นที่เหมาะสมและควบคุมระยะกินลึกได้ การเจียรทรงกระบอกจะสร้างความร้อนน้อยลงต่อหน่วยของวัสดุที่ขจัดออก เมื่อเทียบกับการกัดแบบรุนแรง สิ่งนี้จะรักษาความสมบูรณ์ทางโลหะวิทยาของส่วนประกอบที่ชุบแข็ง ป้องกันไม่ให้พื้นผิวอ่อนตัวหรือผลกระทบจากการปรับสภาพใหม่
07
อัตราการกำจัดวัสดุสูง (พร้อมล้อ CBN/เพชร)
การเจียรทรงกระบอกความเร็วสูงด้วย CBN (คิวบิกโบรอนไนไตรด์) หรือล้อขัดละเอียดแบบเพชรสามารถขจัดวัสดุที่อัตราเกิน 100 มม.3/มม./วินาที เทียบเท่ากับการกลึงในขณะที่ยังคงรักษาคุณภาพผิวสำเร็จในระดับการเจียร (ที่มา: เทคโนโลยีการบด, Stephen Malkin, สำนักพิมพ์อุตสาหกรรม)
08
การผลิตแบบอัตโนมัติและการปิดไฟ
เครื่องเจียรทรงกระบอก CNC ทำงานร่วมกับตัวตักแบบหุ่นยนต์ การวัดระหว่างกระบวนการ และระบบควบคุมแบบปรับเปลี่ยนได้ ช่วยให้สามารถดำเนินการ "ปิดไฟ" โดยไม่ต้องใช้คนควบคุม ซึ่งช่วยลดต้นทุนค่าแรงต่อชิ้นส่วนได้อย่างมาก และช่วยให้สามารถผลิตวงจรการผลิตได้อย่างต่อเนื่องทุกวันตลอด 24 ชั่วโมง
การเจียรทรงกระบอกกับวิธีการตกแต่งขั้นสุดท้ายอื่นๆ
ตารางด้านล่างเปรียบเทียบการเจียรทรงกระบอกกับกระบวนการตกแต่งขั้นสุดท้ายทั่วไปอื่นๆ ในพารามิเตอร์การผลิตที่สำคัญที่สุด (ที่มา: วิศวกรรมการผลิตและเทคโนโลยี, Kalpakjian, Pearson)
| พารามิเตอร์ | การเจียรทรงกระบอก | เสร็จสิ้นการกลึง | การสร้างเสริม | การซัด |
|---|---|---|---|---|
| ความอดทน (มม.) | /-0.001 | /-0.01 | /-0.005 | /-0.0005 |
| การตกแต่งพื้นผิว (รา อืม) | 0.1 - 0.8 | 1.6 - 6.3 | 0.1 - 0.4 | 0.025 - 0.1 |
| ความสามารถของวัสดุแข็ง | ดีเยี่ยม (สูงถึง 70 HRC) | จำกัด (ต่ำกว่า 45 HRC) | ดี | ดี |
| อัตราการกำจัดวัสดุ | สูง (มี CBN) | สูงมาก | ต่ำ | ต่ำมาก |
| ศักยภาพของระบบอัตโนมัติ | สูงมาก (CNC Robotic) | สูง | ปานกลาง | ต่ำ |
| การใช้งานทั่วไป | เพลา แบริ่ง ม้วน | งานกลึงทั่วไป | กระบอกสูบเครื่องยนต์ | ออปติคัล, ชิ้นส่วนเกจ |
การใช้งานในอุตสาหกรรมที่สำคัญ
การเจียรทรงกระบอกถูกนำมาใช้ในอุตสาหกรรมที่มีความต้องการสูง ซึ่งความแม่นยำของมิติส่งผลโดยตรงต่อความปลอดภัยของผลิตภัณฑ์ ประสิทธิภาพ และอายุการใช้งาน
ยานยนต์
เพลาข้อเหวี่ยง เพลาลูกเบี้ยว เพลาส่งกำลัง เพลาขับ และพื้นผิวดรัมเบรกจำเป็นต้องเจียรเพื่อให้เป็นไปตามพิกัดความเผื่อของการประกอบ
การบินและอวกาศ
เพลากังหัน ส่วนประกอบแลนดิ้งเกียร์ และก้านแอคทูเอเตอร์ต้องการพิกัดความเผื่อที่แน่นเป็นพิเศษและความสมบูรณ์ของพื้นผิวที่ดีเยี่ยม
ไฮดรอลิกส์
แท่งกระบอกไฮดรอลิกและเพลาปั๊มต้องการผิวสำเร็จและความกลมคุณภาพสูง เพื่อการซีลที่มีประสิทธิภาพและอายุการใช้งานที่ยาวนาน
เครื่องมือและแม่พิมพ์
หมุดแม่พิมพ์ การเจาะ และต้นแบบเกจที่มีความแม่นยำจะถูกกราวด์เป็นขนาดสุดท้ายหลังจากการชุบแข็งเพื่อรักษารูปทรงและความแข็ง
ตลับลูกปืน
ตลับลูกปืนด้านในและด้านนอกมีความทนทานต่อระดับไมครอนเพื่อให้แน่ใจว่าการหมุนจะราบรื่นและมีการสั่นสะเทือนน้อยที่สุดภายใต้ภาระ
พลังงาน / การผลิตไฟฟ้า
เจอร์นัลโรเตอร์ของเครื่องกำเนิดไฟฟ้า เพลากังหัน และเพลาใบพัดปั๊มอาศัยการเจียรทรงกระบอกเพื่อความแม่นยำและความน่าเชื่อถือ

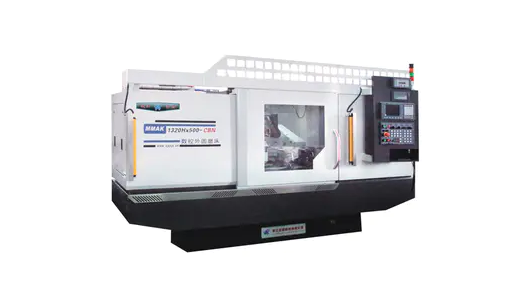

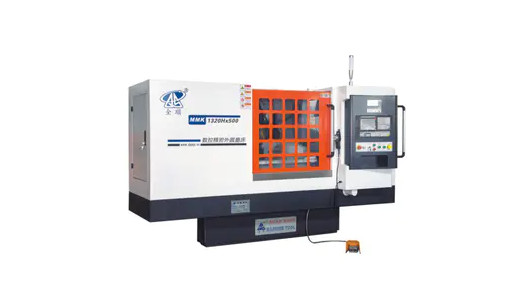

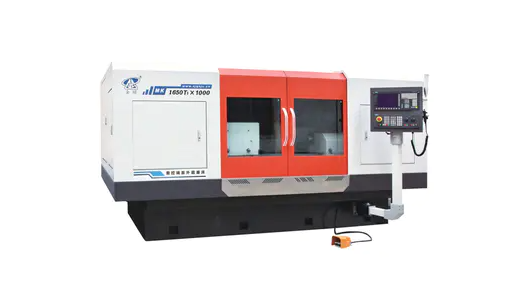

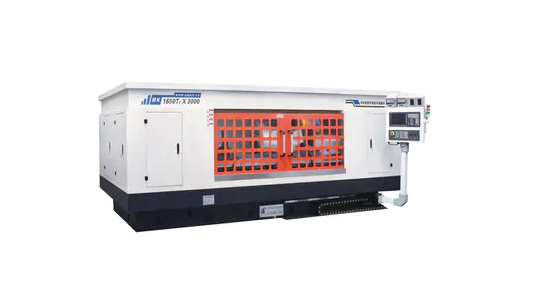

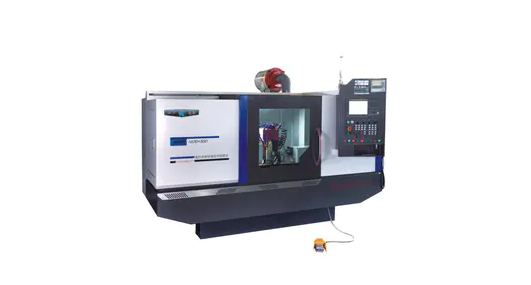

ซีรี่ส์เครื่องเจียรทรงกระบอก CNC ของเรา
เรานำเสนอแบบครบวงจรของ เครื่องเจียร CNC ทรงกระบอก แบบจำลองที่ออกแบบมาเพื่อความต้องการในการผลิต ขนาดชิ้นงาน และระดับความแม่นยำที่แตกต่างกัน เครื่องจักรแต่ละเครื่องผสานการควบคุม CNC ขั้นสูง โครงสร้างเหล็กหล่อที่แข็งแกร่ง และระบบแกนหมุนที่มีความแม่นยำสูง เพื่อมอบประสิทธิภาพการเจียรที่สม่ำเสมอ
ปัจจัยทางเทคนิคที่ช่วยเพิ่มข้อได้เปรียบในการเจียรให้สูงสุด
เพื่อให้ทราบถึงข้อดีของการเจียรทรงกระบอกอย่างเต็มที่ จะต้องกำหนดค่าพารามิเตอร์กระบวนการหลายอย่างให้ถูกต้อง:
| ปัจจัย | คำแนะนำ | ผลกระทบต่อเอาท์พุต |
|---|---|---|
| ข้อมูลจำเพาะของล้อ | CBN สำหรับเหล็กชุบแข็ง อะลูมิเนียมออกไซด์สำหรับเหล็กทั่วไป | กำหนด MRR อายุการใช้งานล้อ และภาระความร้อน |
| ความเร็วล้อ | 45 - 120 ม./วินาที (การเจียรด้วยความเร็วสูง) | สูงer speed improves finish; reduces chip thickness |
| ความเร็วชิ้นงาน | 15 - 30 ม./นาที (การเจียร OD) | ส่งผลต่อการตกแต่งพื้นผิวและการป้อนความร้อน |
| ความลึกของการตัด | หยาบ: 0.01-0.05 มม. เสร็จสิ้น: 0.002-0.005 มม | ควบคุมความแม่นยำของมิติและความหยาบของพื้นผิว |
| การไหลของน้ำหล่อเย็น | สูง-pressure, high-volume flood or through-wheel delivery | ป้องกันความเสียหายจากความร้อน ไล่เศษผงออกจากล้อ |
| ช่วงเวลาการแต่งตัว | การแต่งผิวแบบต่อเนื่อง (CD) หรือในกระบวนการสำหรับชิ้นส่วนที่สำคัญ | รักษาความคมของล้อ ช่วยให้มั่นใจได้ถึงรูปทรงการตัดที่สม่ำเสมอ |
| การวัดในกระบวนการ | การวัดเส้นผ่านศูนย์กลางที่ใช้งานอยู่ในระหว่างรอบการเจียร | กำจัดการเกินกำหนด; ชดเชยการเติบโตทางความร้อนโดยอัตโนมัติ |
คำถามที่พบบ่อย
วัสดุชนิดใดที่สามารถบดเป็นทรงกระบอกได้?
การเจียรทรงกระบอกจับกับวัสดุโลหะแทบทุกชนิด รวมถึงเหล็กกล้าคาร์บอน โลหะผสมเหล็ก สแตนเลส เหล็กหล่อ เหล็กกล้าเครื่องมือชุบแข็ง ซีเมนต์คาร์ไบด์ ไทเทเนียม และแม้แต่เซรามิกบางชนิด ปัจจัยในการเลือกที่สำคัญคือประเภทล้อขัดที่เหมาะกับวัสดุชิ้นงาน
การเจียรทรงกระบอก CNC ปรับปรุงประสิทธิภาพการผลิตอย่างไร
การควบคุม CNC ทำให้รอบการเจียรทั้งหมดเป็นแบบอัตโนมัติ รวมถึงการกลึงหยาบ การกลึงกึ่งสำเร็จ การกลึงขั้นสุดท้าย การสปาร์คเอาต์ และการถอยกลับ เมื่อรวมกับการโหลดด้วยหุ่นยนต์และการวัดระหว่างกระบวนการ เวลาที่ไม่ทำให้เกิดประสิทธิผลจะลดลงอย่างมาก การศึกษาแสดงให้เห็นว่าการเจียร CNC ช่วยลดรอบเวลาได้ 30-60% เมื่อเทียบกับการเจียรด้วยมือ (ที่มา: วารสารวิศวกรรมการผลิต SME)
ผิวสำเร็จทั่วไปที่ทำได้ด้วยการเจียรทรงกระบอกคืออะไร?
การเจียรทรงกระบอกมาตรฐานมี Ra 0.4 ถึง 0.8 um ด้วยล้อ CBN ที่มีฤทธิ์กัดกร่อนยิ่งยวด สปินเดิลความเร็วสูง และสภาวะกระบวนการที่เหมาะสมที่สุด จึงสามารถบรรลุค่า Ra 0.1 um หรือต่ำกว่าได้ เทียบเท่ากับการกลึงแข็งบวกกับการเก็บผิวละเอียดพิเศษในการทำงานครั้งเดียว
การเจียรทรงกระบอกเหมาะสำหรับการผลิตจำนวนน้อยหรือไม่
ใช่. เครื่องเจียรทรงกระบอก CNC สมัยใหม่รองรับการเปลี่ยนแปลงอย่างรวดเร็วด้วยการตกแต่งล้อที่ตั้งโปรแกรมได้ โปรแกรมชิ้นส่วนที่เก็บไว้ และการเปลี่ยนแปลงการทำงานที่รวดเร็ว เวลาในการติดตั้งลดลงเหลือไม่ถึง 20 นาทีสำหรับตระกูลชิ้นส่วนจำนวนมาก ทำให้การผลิตเป็นชุดขนาดเล็กและแม้แต่ชิ้นเดียวเป็นไปได้ในเชิงเศรษฐกิจ
อะไรคือความแตกต่างระหว่างการเจียรแบบแนวดิ่งและการเจียรทรงกระบอกแบบแนวขวาง?
ในการเจียรแนวดิ่ง (ป้อนเข้า) ล้อจะป้อนในแนวรัศมีเข้าไปในชิ้นงานเพื่อเจียรเฉพาะโซน - เหมาะสำหรับชิ้นงานขนาดสั้น แบบขั้นบันได หรือแบบมีโปรไฟล์ ในการเจียรตามขวาง ล้อจะเคลื่อนที่ตามแนวแกนไปตามชิ้นงานขณะสัมผัสกัน เหมาะสำหรับเพลายาวและเส้นผ่านศูนย์กลางต่อเนื่อง เครื่องจักร CNC หลายเครื่องรวมทั้งสองวิธีไว้ในโปรแกรมส่วนเดียว
บทสรุป
การเจียรทรงกระบอกมีตำแหน่งที่เป็นเอกลักษณ์ในการผลิตที่มีความแม่นยำ: เป็นกระบวนการเดียวที่ให้ความแม่นยำของขนาดระดับไมครอน ผิวสำเร็จที่เป็นเลิศ และความสามารถในการตัดเฉือนวัสดุที่มีการชุบแข็งเต็มที่ในอัตราการผลิตไปพร้อมๆ กัน เมื่อขับเคลื่อนด้วยเทคโนโลยี CNC ที่ทันสมัย มันจะกลายเป็นรากฐานที่สำคัญที่ยืดหยุ่น เป็นอัตโนมัติ และทำซ้ำได้สูงสำหรับการดำเนินการตัดเฉือนที่มีความแม่นยำใดๆ
ไม่ว่าคุณจะเก็บผิวละเอียดเพลาข้อเหวี่ยงของยานยนต์ในปริมาณมาก การตัดเฉือนเพลากังหันการบินและอวกาศให้มีพิกัดความเผื่อที่แน่นเป็นพิเศษ หรือผลิตแท่งกระบอกไฮดรอลิกสำหรับงานปิดผนึกที่มีความต้องการสูง เครื่องเจียร CNC ทรงกระบอก ให้การผสมผสานระหว่างความสามารถของกระบวนการ ศักยภาพของระบบอัตโนมัติ และความน่าเชื่อถือในระยะยาวที่ไม่มีกระบวนการตกแต่งอื่นใดเทียบได้
