คุณสมบัติหลักที่ควรมองหาในเครื่องเจียรทรงกระบอก CNC คืออะไร？

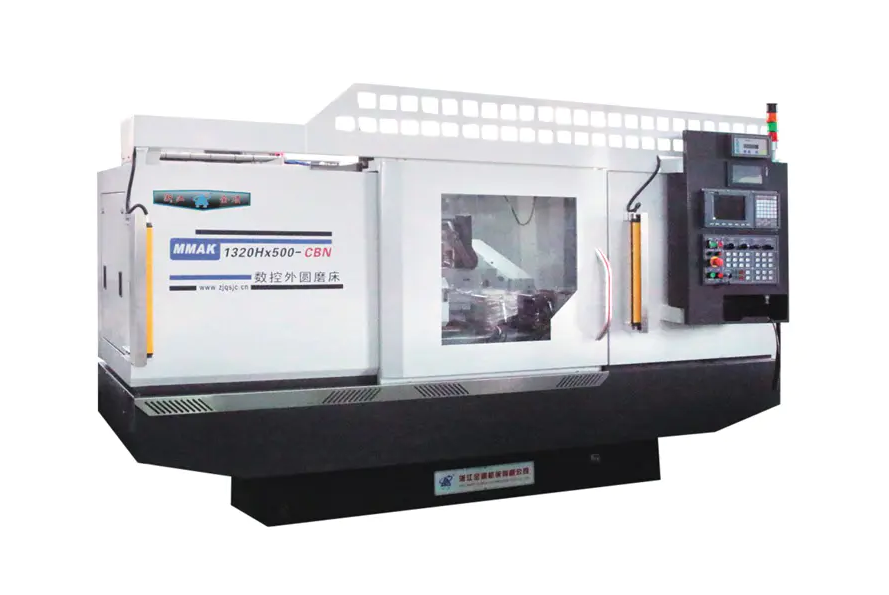

เมื่อประเมินก เครื่องเจียรทรงกระบอก CNC คุณลักษณะที่สำคัญที่สุดที่ต้องจัดลำดับความสำคัญคือ ความแม่นยำในการกำหนดตำแหน่งระดับไมครอน ความแข็งแกร่งของเครื่องจักรแบบคงที่และไดนามิก และระบบควบคุม CNC ที่ซับซ้อน สามารถจัดการการแก้ไขที่ซับซ้อนได้ เครื่องจักรประสิทธิภาพสูงจะต้องให้คุณภาพผิวสำเร็จ (Ra) ต่ำที่สุด 0.1 ไมโครเมตร ถึง 0.4 ไมโครเมตร อย่างสม่ำเสมอในขณะที่ยังคงรักษาความคลาดเคลื่อนของมิติที่แคบ ซึ่งมักจะอยู่ภายใน ±0.001 มม . นอกเหนือจากข้อกำหนดพื้นฐานแล้ว การผสานรวมสเกลป้อนกลับที่มีความละเอียดสูง การหล่อที่มีความเสถียรทางความร้อน และการเขียนโปรแกรมการสนทนาที่ใช้งานง่าย กำหนดความแตกต่างระหว่างเครื่องบดมาตรฐานและสินทรัพย์การผลิตที่มีความแม่นยำสูง

ความสมบูรณ์ของโครงสร้างและความเสถียรทางความร้อน

รากฐานของการดำเนินการเจียรที่แม่นยำคือฐานเครื่องจักร หากไม่มีฐานที่มั่นคง การชดเชยทางอิเล็กทรอนิกส์ทั้งหมดเป็นเพียง "พลาสเตอร์ช่วย" สำหรับข้อบกพร่องทางกล

ลักษณะการหน่วงของฐาน

ทันสมัย เครื่องเจียรทรงกระบอก CNCs มักใช้ Granitan® (คอนกรีตโพลีเมอร์) หรือเหล็กหล่อมีฮาไนต์เกรดสูง . คอนกรีตโพลีเมอร์มีให้เลือกถึง ลดแรงสั่นสะเทือนได้ดีกว่า 10 เท่า กว่าเหล็กหล่อสีเทาแบบดั้งเดิม ซึ่งจำเป็นต่อการให้ผิวสวยเหมือนกระจกและยืดอายุล้อ การสั่นสะเทือนระหว่างกระบวนการเจียรทำให้เกิดรอยสะท้าน ซึ่งเป็นสาเหตุหลักของชิ้นส่วนที่ถูกปฏิเสธในอุตสาหกรรมที่มีความแม่นยำสูง เช่น การบินและอวกาศหรือการผลิตทางการแพทย์

การควบคุมการเคลื่อนที่ด้วยความร้อน

การเจียรทำให้เกิดความร้อนอย่างมาก คุณลักษณะสำคัญที่ต้องมองหาคือ การออกแบบสมมาตร ของเตียงเครื่องจักรและ headstock สิ่งนี้ทำให้แน่ใจได้ว่าการขยายตัวจากความร้อนจะเกิดขึ้นอย่างสม่ำเสมอ ช่วยลดผลกระทบต่อการวางแนวกึ่งกลาง นอกจากนี้ ให้มองหาเครื่องจักรที่มีคุณสมบัติ ระบบน้ำหล่อเย็นแช่เย็น ที่หมุนเวียนผ่านตัวเรือนสปินเดิลและเบดเพื่อรักษาอุณหภูมิการทำงานภายในให้คงที่ ±0.5°ซ ของสภาพแวดล้อมโดยรอบ

ระบบแกนหมุนที่มีความแม่นยำสูง

แกนหมุนของหัวล้อเป็นหัวใจสำคัญของเครื่องเจียร ความแม่นยำในการหมุนจะกำหนดความกลมและคุณภาพพื้นผิวของชิ้นงานโดยตรง

ตลับลูกปืนอุทกสถิตกับตลับลูกปืนแบบกลิ้ง

คุณต้องตัดสินใจระหว่างตลับลูกปืนไฮโดรสแตติกกับตลับลูกปืนป้องกันแรงเสียดทาน (การกลิ้ง) ที่มีความแม่นยำสูง แกนหมุนอุทกสถิต ลอยเพลาไปบนแผ่นฟิล์มน้ำมันบางๆ ส่งผลให้ การสัมผัสระหว่างโลหะกับโลหะเป็นศูนย์ และชีวิตที่ใกล้จะสิ้นสุด มีความแม่นยำในการรันเอาท์เป็นพิเศษ (มักจะน้อยกว่า 0.0001 มม ). ในทางกลับกัน ตลับลูกปืนเซรามิกที่มีความแม่นยำสูงเป็นที่ต้องการสำหรับการใช้งานที่มีความเร็วสูง โดยให้ความสำคัญกับความแข็งและความง่ายในการบำรุงรักษา

ความคล่องตัวของหัวงาน

คุณสมบัติที่สำคัญสำหรับสากล เครื่องเจียรทรงกระบอก CNCs คือ หัวงานหมุนได้ (แกน B) . มองหาหัวงานที่ถูกขับเคลื่อนโดย มอเตอร์ขับเคลื่อนโดยตรง . การขับเคลื่อนโดยตรงช่วยลดระยะฟันเฟืองจากเกียร์หรือสายพาน ทำให้สามารถแก้ไขแกน C ที่มีความละเอียดสูงได้ นี่เป็นสิ่งสำคัญสำหรับการเจียร "ไม่กลม" (เช่น ลูกเบี้ยว พันช์ หรือเพลาเยื้องศูนย์)

ซอฟต์แวร์ควบคุมและเขียนโปรแกรม CNC

ความชาญฉลาดของเครื่องจักรอยู่ในระบบควบคุม เครื่องบดมีความสามารถพอๆ กับซอฟต์แวร์ที่ขับเคลื่อนเท่านั้น

อินเตอร์เฟซการสนทนา

คุณสมบัติเครื่องเจียร CNC ขั้นสูง อินเทอร์เฟซการเขียนโปรแกรมการสนทนา . ช่วยให้ผู้ปฏิบัติงานป้อนขนาดชิ้นส่วน ประเภทวัสดุ และการตกแต่งที่ต้องการลงใน GUI ได้โดยตรง โดยไม่ต้องเขียน G-code ด้วยตนเอง ซึ่งจะช่วยลดเวลาในการตั้งค่าได้มากถึง 50% สำหรับชิ้นส่วนที่ซับซ้อน มองหาซอฟต์แวร์ที่มีในตัว การตรวจสอบการชนกัน เพื่อปกป้องสปินเดิลและชิ้นงานที่มีราคาแพงระหว่างการทำงานครั้งแรก

เทคโนโลยีมอเตอร์เชิงเส้น

สำหรับการใช้งานที่มีไดนามิกสูง มอเตอร์เชิงเส้นตรงบนแกน X และ Z เหนือกว่าบอลสกรูแบบเดิมๆ มอเตอร์แนวราบให้อัตราการเร่งความเร็วที่สูงกว่าและกำจัดฟันเฟืองทางกล เมื่อจับคู่กับเครื่องชั่งแก้วที่มีความละเอียดสูง (เช่น ความละเอียด 0.05 ไมโครเมตร ) เครื่องสามารถบรรลุความสามารถในการทำซ้ำตำแหน่งซึ่งบอลสกรูไม่สามารถจับคู่ได้ตลอดการใช้งานเป็นเวลานาน

การตกแต่งอัตโนมัติและการวัดระหว่างกระบวนการ

เพื่อให้บรรลุการผลิตจำนวนมากสม่ำเสมอ เครื่องเจียรทรงกระบอก CNC จะต้องสามารถชดเชยการสึกหรอของล้อและความแปรปรวนของชิ้นส่วนได้โดยอัตโนมัติ

• การตกแต่งล้ออัตโนมัติ: CNC ควรควบคุมวงจรการแต่งโดยใช้จานเพชรหรือเครื่องแต่งแบบจุดเดียว ระบบขั้นสูงได้แก่ เซ็นเซอร์ปล่อยเสียง (กE) ที่ตรวจจับ "สัมผัสแรก" ระหว่างโต๊ะเครื่องแป้งและล้อ ช่วยลดปริมาณการเสียดสีที่ขจัดออกและยืดอายุล้อ
• การวัดในกระบวนการ: หัววัดหรือเกจแบบ "จั๊มออน" ช่วยให้ CNC สามารถวัดชิ้นส่วนได้ ในขณะที่มันถูกกราวด์ . ระบบจะปรับการป้อนการบดขั้นสุดท้ายโดยอัตโนมัติตามข้อมูลแบบเรียลไทม์เพื่อชดเชยการเคลื่อนตัวของความร้อนหรือการเบี่ยงเบนของล้อ เพื่อให้มั่นใจว่าทุกชิ้นส่วนในชุดจะเหมือนกัน
• การควบคุมช่องว่าง: คุณสมบัตินี้ใช้เซ็นเซอร์ AE เพื่อตรวจจับเมื่อล้อกำลังจะสัมผัสกับชิ้นงาน ช่วยให้เครื่องจักรเปลี่ยนจากวิธีการป้อนอย่างรวดเร็วเป็นการป้อนละเอียดได้ทันที กำจัด "การเจียรด้วยอากาศ" และลดรอบเวลาโดย 10% ถึง 20% .

การกำหนดค่าหลายล้อและความสามารถสากล

ความยืดหยุ่นเป็นแนวโน้มสำคัญใน การเจียรทรงกระบอก CNC โดยเฉพาะอย่างยิ่งสำหรับร้านขายงานที่ต้องจัดการรูปทรงชิ้นส่วนที่หลากหลาย

หัวล้อป้อมปืน

มองหาเครื่องจักรที่มี หัวล้อหมุนอัตโนมัติ (Turret) . ป้อมปืนเหล่านี้สามารถรองรับล้อได้หลายล้อ ตัวอย่างเช่น ล้อหนึ่งสำหรับการเจียรภายนอก ล้อหนึ่งสำหรับการเจียรภายใน และล้อที่สามสำหรับการเจียรหน้า ควบคุมด้วย CNC ป้อมปืนแกน B สามารถหมุนไปยังตำแหน่งที่ต้องการได้และมีความสามารถในการทำซ้ำสูง (เช่น ±1 อาร์ควินาที ) ทำให้ชิ้นงานเสร็จเรียบร้อยภายในก การตั้งค่าเดียว . ซึ่งจะช่วยขจัดข้อผิดพลาดที่เกิดขึ้นเมื่อทำการจับยึดชิ้นส่วนใหม่

สิ่งที่แนบมาบดภายใน

แม้ว่าโฟกัสหลักของคุณคือการเจียร OD (เส้นผ่านศูนย์กลางภายนอก) โดยมีการเจียรแบบแกว่งลงหรือติดตั้งป้อมปืน แกนหมุนเจียรภายใน (ID) คือ significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

คุณสมบัติด้านสิ่งแวดล้อมและความปลอดภัย

การเจียรด้วยความเร็วสูงทำให้เกิดหมอกละเอียดและอันตรายที่อาจเกิดขึ้นซึ่งต้องได้รับการจัดการโดยการออกแบบของเครื่อง

• สิ่งที่แนบมาแบบเต็ม: เครื่องบด CNC คุณภาพสูงควรปิดสนิทเพื่อบรรจุสเปรย์น้ำหล่อเย็นและฝุ่นจากการเจียร นี่ไม่ใช่แค่เพื่อความสะอาดเท่านั้น มันเป็นสิ่งจำเป็นสำหรับ ระบบสกัดหมอกแบบรวม เพื่อให้ทำงานได้อย่างมีประสิทธิภาพ
• ระบบดับเพลิง: หากคุณใช้สารหล่อเย็นแบบน้ำมันเพื่อการเก็บผิวงานที่มีความเที่ยงตรงสูง CO2 หรือระบบดับเพลิงแบบเคมีแห้ง คือ mandatory safety feature.
• กำลังโหลดตามหลักสรีรศาสตร์: สำหรับการโหลดแบบแมนนวลหรือกึ่งอัตโนมัติ ความสูงของโต๊ะและระยะห่างประตูควรช่วยให้เข้าถึงได้ง่าย สำหรับการผลิตแบบอัตโนมัติเต็มรูปแบบ เครื่องจักรควรจะเป็น "พร้อมหุ่นยนต์" ด้วยอินเทอร์เฟซมาตรฐาน (เช่น Profibus หรือ Ethernet) และประตูอัตโนมัติ

รายการตรวจสอบขั้นสุดท้ายสำหรับการคัดเลือก

เมื่อตัดสินใจเลือกขั้นสุดท้าย ให้ตรวจสอบข้อกำหนดต่อไปนี้กับข้อกำหนดด้านชิ้นส่วนที่มีความต้องการมากที่สุดของคุณ:

1. ระยะทางสูงสุดระหว่างศูนย์: ตรวจสอบให้แน่ใจว่ามีบัฟเฟอร์ 20% สำหรับส่วนที่ยาวที่สุดของคุณ
2. สวิงเหนือโต๊ะ: ตรวจสอบว่าส่วนที่มีขนาดเส้นผ่านศูนย์กลางใหญ่ที่สุดบวกกับระยะห่างของเกจพอดีพอดี
3. เส้นผ่านศูนย์กลางล้อ: ล้อขนาดใหญ่ (เช่น 500 มม.) มีอายุการใช้งานยาวนานกว่าและรักษาความเร็วพื้นผิวได้ดีกว่าล้อขนาดเล็ก
4. ความละเอียดซีเอ็นซี: มองหา 0.0001 มม เพิ่มความสามารถในซอฟต์แวร์ควบคุม
5. การออกแบบท้ายรถ: A ส่วนท้ายปรับละเอียดได้ (สำหรับการแก้ไขเทเปอร์) มีความสำคัญต่อความแม่นยำของเพลายาว
