เครื่องเจียร 5 แกน: วิธีการทำงาน ประโยชน์หลัก และเคล็ดลับการซื้ออย่างชาญฉลาด

เมื่อลูกค้าส่งชุดใบมีดกังหันหรือเครื่องมือตัดแบบหลายแฉกให้คุณ เส้นทางทั่วไปคือการหยาบและตกแต่งแต่ละหน้าด้วยเครื่องจักรที่แยกจากกัน จากนั้นหวังว่าจุดรวมศูนย์ยังคงอยู่ เครื่องเจียร 5 แกนจะเปลี่ยนเลขคณิตนั้น โดยสามารถวางตำแหน่งชิ้นงานและล้อไปตามแกนที่สอดแทรกห้าแกนได้ ดังนั้นการตั้งค่าครั้งเดียวจึงครอบคลุมขอบเขตเรขาคณิตที่กว้างกว่ามาก แต่นั่นทำให้การซื้อครั้งต่อไปถูกต้องสำหรับทุกร้านค้าหรือไม่? คำตอบที่ตรงไปตรงมาคือ: จะได้ผลก็ต่อเมื่องานต้องการการเคลื่อนไหวแบบหลายแกนพร้อมกันจริงๆ

เครื่องเจียร 5 แกนทำอะไรได้จริง

เครื่องเจียร 5 แกนไม่ได้เป็นเพียงเครื่องเจียรทรงกระบอกภายนอกที่มีปุ่มพิเศษสองปุ่ม แกน X, Y และ Z จะเคลื่อนโต๊ะ หัวล้อ หรือชิ้นงานไปในทิศทางเชิงเส้นสามทิศทาง แกน A และ B จะหมุนและเอียงชิ้นงานหรือสปินเดิลเครื่องมือ เมื่อรวมกันแล้วจะให้อิสระห้าระดับแก่คุณ ดังนั้นล้อเจียรจึงสามารถเข้าใกล้โปรไฟล์ที่ซับซ้อนได้จากเกือบทุกมุมโดยไม่สูญเสียการสัมผัสกับพื้นผิว

ในทางปฏิบัติ นั่นหมายความว่าคุณสามารถบดพื้นผิวที่ซับซ้อนได้ด้วยการหนีบเพียงครั้งเดียว บนเครื่องจักรสามแกน คุณจะต้องจัดทำดัชนีชิ้นส่วน ตั้งค่าใหม่ และยอมรับข้อผิดพลาดการเบี่ยงเบนหนีศูนย์และการจัดตำแหน่ง การประมาณค่าแบบห้าแกนช่วยให้ล้อยังคงมีส่วนร่วมกับเส้นทางพื้นผิวตามทฤษฎีในขณะที่ชิ้นส่วนหมุนและเอียงข้างใต้

การเคลื่อนที่แบบ 5 แกนให้ความแม่นยำได้อย่างไร

ความแม่นยำบนเครื่องเจียร 5 แกนไม่ใช่แค่เรื่องของการมีมอเตอร์มากขึ้นเท่านั้น ระบบควบคุมต้องซิงโครไนซ์ห้าแกนอย่างต่อเนื่อง การควบคุม CNC สมัยใหม่ใช้พิกัดคาร์ทีเซียนแบบแยกส่วนและจลนศาสตร์ผกผันเพื่อเปลี่ยนเส้นทางเครื่องมือให้เป็นคำสั่งแกนพร้อมกัน หากแกนใดแกนหนึ่งล่าช้าถึง 0.002 มม. โปรไฟล์ที่เสร็จแล้วอาจแสดงเงาหรือเสียงพูดคุยได้

ความแข็งแกร่งทางกลก็มีความสำคัญไม่แพ้กัน เครื่องเจียร 5 แกนจำเป็นต้องมีฐานที่มั่นคง ความแม่นยำของตะกั่วสูงบนบอลสกรู และการชดเชยความร้อนบนสปินเดิล หากไม่มีแกนเหล่านั้น แกนเพิ่มเติมจะทำให้ข้อผิดพลาดที่ถือว่ากว้างขึ้นเท่านั้น การออกแบบห้าแกนที่ดีที่สุดใช้รางเชิงเส้นตรงที่โหลดไว้ล่วงหน้าและโต๊ะหมุนแบบขับเคลื่อนโดยตรงเพื่อลดระยะฟันเฟือง

ข้อได้เปรียบที่สำคัญของการเจียรแบบ 5 แกนในทางปฏิบัติ

การเจียรแบบห้าแกนช่วยให้คุณตั้งค่าน้อยลง รอบเวลาสั้นลง ผิวสำเร็จที่ดีขึ้น และความสามารถในการสร้างรูปทรงด้านล่างและแบบบิดที่การเจียรแบบแทงแบบธรรมดาไม่สามารถเข้าถึงได้ นอกจากนี้ยังปรับปรุงความสม่ำเสมอของชิ้นส่วนต่อชิ้นส่วน เนื่องจากใช้ตัวจับยึดแบบเดียวกันสำหรับพื้นผิวเครื่องจักรทั้งหมด

เมื่อเครื่องจักร 5 แกนไม่เหมาะที่สุด

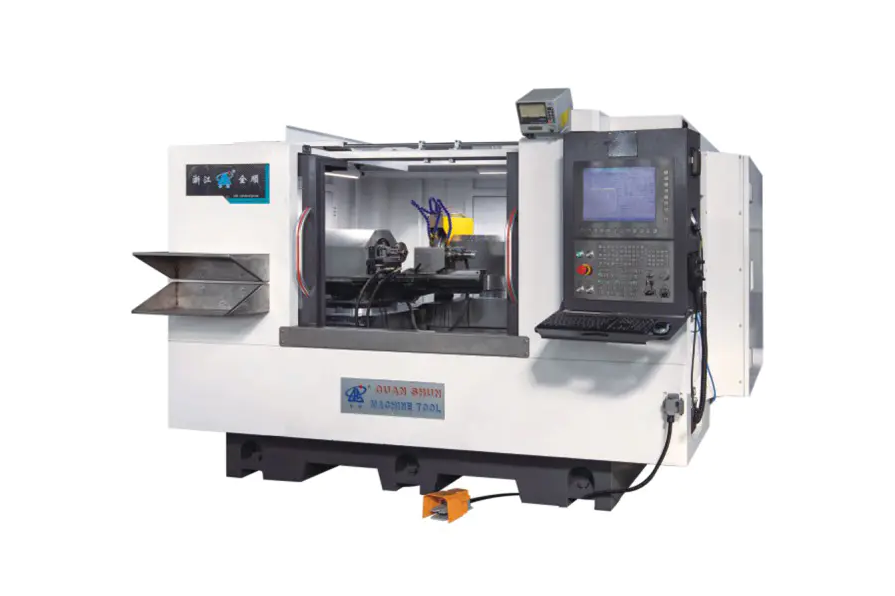

หากชิ้นส่วนของคุณส่วนใหญ่เป็นเพลาทรงกระบอก ปลอก หรือเพลาข้อเหวี่ยงที่มีเส้นกึ่งกลางที่ชัดเจน เครื่องจักรแบบหลายแกนอาจใช้งานมากเกินไป เครื่องเจียรทรงกระบอก CNC หรือเครื่องเจียรแบบผสมสามารถให้ความกลมต่ำกว่าไมครอนและมีขนาดสม่ำเสมอ โดยมีต้นทุนที่ต่ำกว่ามากและการบำรุงรักษาง่ายกว่ามาก ตัวอย่างเช่น Zhejiang Quanshun Machine Tool สร้าง a เครื่องเจียรทรงกระบอกโปรไฟล์ CNC ความแม่นยำสูง ที่จัดการกับโปรไฟล์ภายนอกที่ซับซ้อนด้วยการตั้งค่าแบบธรรมดาที่มากกว่ามาก เครื่องจักรเหล่านี้ถูกสร้างขึ้นรอบๆ แกนหมุนของชิ้นส่วน ซึ่งต่างจากเรขาคณิตห้าแกน ดังนั้นจึงรักษาความแข็งแกร่งตามที่ร้านค้าส่วนใหญ่คาดหวังจากเครื่องบดทรงกระบอก

หากคุณกำลังดำเนินการกับเพลายาวหรือมีเส้นผ่านศูนย์กลางขนาดใหญ่ การออกแบบแบบหัวล้อคู่หรือล้อกว้างมักจะสามารถทำงานได้ด้วยปริมาณงานที่สูงกว่าจุดศูนย์กลางแบบห้าแกน นอกจากนี้ยังมีโซลูชันการเจียรแบบกำหนดเองสำหรับชิ้นงานที่ไม่ได้มาตรฐาน โดยไม่ต้องขอให้คุณซื้อแกนมากเกินกว่าที่คุณจะสามารถใช้ได้

สิ่งที่ต้องประเมินก่อนซื้อเครื่องเจียร 5 แกน

เริ่มต้นด้วยพอร์ตโฟลิโอชิ้นส่วนของคุณ หาก 80% ของงานสามารถจับยึดได้ด้วยหัวจับแบบสองขากรรไกรธรรมดา การลงทุนแบบ 5 แกนก็อาจไม่ได้ใช้งาน ถัดไป กำหนดแถบความอดทน การตัดเฉือนแบบห้าแกนมีความแวววาวสำหรับพิกัดความเผื่อของโปรไฟล์ ±0.005 มม แต่หากคุณต้องการเพียง ±0.01 มม. สำหรับเส้นผ่านศูนย์กลางภายนอก เครื่องจักรที่ราคาถูกกว่าก็สามารถจับยึดได้อย่างง่ายดาย

การเขียนโปรแกรมเป็นอีกหนึ่งต้นทุนที่ซ่อนอยู่ โดยทั่วไปแล้ว เครื่องเจียร 5 แกนต้องใช้เครื่องประมวลผล CAM ที่จะส่งสัญญาณการเคลื่อนที่ห้าแกนแบบสอดแทรก พร้อมด้วยโปรแกรมเมอร์ที่ผ่านการฝึกอบรม ปัจจัยในช่วงเวลานั้นไม่ใช่แค่ราคาสติกเกอร์

สุดท้ายนี้ ดูความลึกในการให้บริการของผู้สร้างเครื่องจักร เครื่องจักรขนาด 40 ตันที่มีห้าแกนไม่ใช่สิ่งที่คุณสามารถแท็กซี่ไปที่ร้านซ่อมในพื้นที่ได้ ถามเกี่ยวกับเวลาตอบสนอง ความพร้อมใช้งานของชุดแกนอะไหล่ และดูว่าผู้สร้างเสนอการทดสอบการใช้งานถึงสถานที่หรือไม่

การเลือกเทคโนโลยีการเจียรที่เหมาะสมสำหรับร้านค้าของคุณ

ไม่มีคำตัดสินที่เป็นสากล ตัวเลือกที่ถูกต้องขึ้นอยู่กับส่วนผสมผลิตภัณฑ์ เป้าหมายคุณภาพ และความสามารถของทีมในการเขียนโปรแกรมเส้นทางเครื่องมือแบบหลายแกน ผู้ผลิตหลายรายพบทางสายกลาง: เก็บเครื่องเจียร CNC ทรงกระบอกที่เชื่อถือได้ไว้สำหรับงานปริมาณมากในแต่ละวัน และเพิ่มศูนย์การเจียรแบบผสมที่ยืดหยุ่นเมื่อมีชิ้นส่วนที่ซับซ้อนปรากฏขึ้น วิธีการดังกล่าวทำให้ต้นทุนต่อชิ้นส่วนต่ำ ในขณะเดียวกันก็รักษาความสามารถในการจัดการกับรูปทรงที่แปลกใหม่ได้

สำหรับกรอบการตัดสินใจเชิงปฏิบัติ โปรดดูคำแนะนำของเราที่ วิธีการเลือกเครื่องเจียร .
